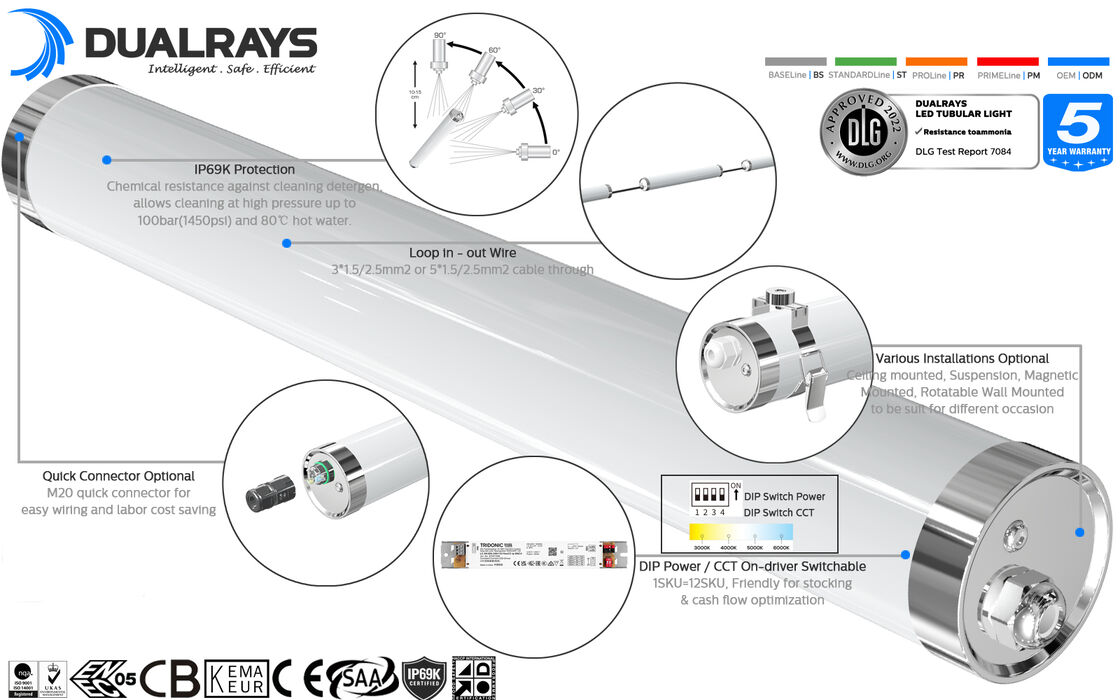

DUALRAYS LIGHTING ไฟ LED แบบท่อสำหรับเดินทะเล MTB6 IP66 IP69K IK10 การป้องกันทำจากวัสดุคุณภาพสูงที่ไม่กัดกร่อน - PMMA โพลีคาร์บอเนต และสแตนเลส 304/316
ไฟ LED แบบท่อสำหรับเดินทะเล MTB6 ทำจากวัสดุคุณภาพสูงที่ไม่กัดกร่อน - PMMA โพลีคาร์บอเนต และสแตนเลส 304/316 จึงผ่านมาตรฐานการป้องกัน IP66, IP69K และ IK10
ความต้องการ.
โคมไฟกันน้ำและได้รับการออกแบบให้ทำงานในพื้นที่ที่สัมผัสกับความชื้น เนื่องจากมีโครงสร้างที่มีความยืดหยุ่นสูง ทนทานต่อการกัดกร่อนและวอเตอร์เจ็ท

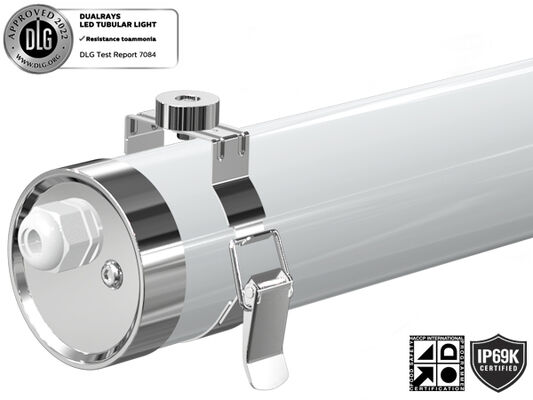

ด้วยการป้อนสายเคเบิลที่ปลายด้านหนึ่ง จะถูกยึดด้วยคลิปสปริงสองตัวซึ่งสามารถติดเข้ากับปลายทั้งสองของท่อได้อย่างง่ายดาย
โคมไฟสามารถติดตั้งในตำแหน่งใดก็ได้บนผนังโลหะหรือเพดานด้วยสกรูหรือที่ยึดแม่เหล็ก ซึ่งแต่ละอันรับแรงดึงสูงสุด 5 กก.
คุณสมบัติและข้อมูลจำเพาะที่สำคัญ
- LED ความสว่างสูง SAN'AN SMD2835 พร้อมไดรเวอร์ LIFUD/BOKE/AGT PF สูงที่ปราศจากการสั่นไหว
- การปรับกำลังไฟของสวิตช์ DIP เป็นตัวเลือก
- ทนแรงดันน้ำได้ 100 บาร์ (1450psi) และอุณหภูมิสูงถึง 80°C
- IP69K PMMA IK06 ป้องกันแอมโมเนีย/UV และ PC IK10 ป้องกันรังสียูวี
- มุมลำแสงหลายมุม: สามารถเลือกได้ 120°/200°/280°/360°
- สามารถเชื่อมต่อสายไฟเดี่ยวหรือคู่ได้
- การติดตั้งที่หลากหลาย: ระบบกันสะเทือน, ติดผนัง, ที่ยึดแม่เหล็ก
- ตัวเลือกการควบคุมอัจฉริยะ: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์รับแสงกลางวัน, Zigbee และเหตุฉุกเฉิน
- ไม่มีการปล่อยรังสี UV หรือ IR ปราศจากสารปรอทโดยสมบูรณ์
- L80/B10 @ อายุการใช้งาน 61,000 ชั่วโมง
- การปรับแต่งสำหรับโครงการพิเศษ
ตัวเลือกที่มี
- ไดรเวอร์: ไดรเวอร์ TRIDONIC / BOKE Non-SELV
- การควบคุมและลดแสง: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์รับแสงกลางวัน, Zigbee และฉุกเฉิน
- มุมลำแสง: 120 °/200 °/280 °/360 ° อุปกรณ์เสริม
- การติดตั้ง: ระบบกันสะเทือน, ติดผนัง, ที่ยึดแม่เหล็ก
- วัสดุ: PC/PMMA ไม่จำเป็น

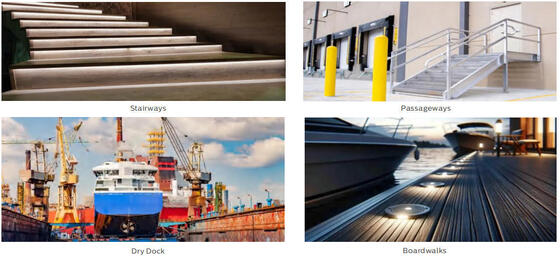

การใช้งานที่แนะนำ
- ท่าเรือ;
- ทางเดิน;
- บันได;
- พื้นที่ทำงานที่มีความชื้นอื่นๆ
- สถานที่กลางแจ้งและในร่ม;
ข้อมูลจำเพาะทางเทคนิค
ระบบทั่วไป
| วัสดุที่อยู่อาศัย |
PC/PMMA อัดขึ้นรูปตามมาตรฐาน UNE-EN ISO 21305-1:2020, ตัวกรอง UV แบบมีเงื่อนไข (IK10) |
| วัสดุกระจายแสง |
PC/PMMA อัดขึ้นรูปตามมาตรฐาน UNE-EN ISO 21305-1:2020, ตัวกรอง UV แบบมีเงื่อนไข (IK10) |
| สีที่อยู่อาศัย |
สีขาว (RAL9016) สีอื่น ๆ ก็ได้ |
| ปะเก็นซีล |
โฟมซิลิโคน |
| ไฟ LED กระจายความร้อน |
ผ่านตัวโคมไฟ 6063 AL แบบไม่มีครีบ โดยไม่มีของเหลวนำไฟฟ้า การกระจายการพาความร้อนแบบพาสซีฟทำให้มั่นใจได้ถึงการสัมผัสความร้อนกับโมดูล LED ผ่านการบัดกรีไร้สารตะกั่วที่มีความนำไฟฟ้าสูง |
| ป้องกันการควบแน่น |
วาล์วปรับสมดุลแรงดันเพื่อให้แน่ใจว่าจะปล่อยความชื้น หลีกเลี่ยงการควบแน่น และรักษาความหนาแน่นของ IP |
| เสร็จ |
พ่นด้วยไฟฟ้าสถิตและระเหิดในเตาอบ ทนทานต่อการกัดกร่อน |
| ความสูงติดตั้งที่แนะนำ |
2 - 8 เมตร |
| การซ่อมบำรุง |
ฝาปิดท้ายพร้อมสกรูสำหรับติดตั้ง |
| คนขับรถ |
กระแสไฟคงที่ฝังอยู่ในโคมไฟแบบมีสายล่วงหน้า |
| การควบคุมการลดแสง |
เปิด-ปิด | ลดแสง 1-10V | ต้าหลี่-2 | ตาข่าย | ซิกบี | คาซาบิ |
| ระดับ IP |
IP67 / IP69K |
| เรตติ้งไอเค |
IK10 |
| ชั้นป้องกัน |
คลาส I |
| ลวดเรืองแสง |
850°C (ต่ำกว่า 30 วินาที) |
| เคเบิ้ลแกลนด์ |
เคเบิลแกลนด์ M20 (อุปกรณ์เสริมเคเบิลแกลนด์ไนลอนหรือ SS304/316) |
| การติดตั้ง |
ติดเพดาน | ระบบกันสะเทือน | ติดแม่เหล็ก | ติดผนังหมุนได้ |
| ฟังก์ชั่นอัจฉริยะ |
เซ็นเซอร์ PIR | เซ็นเซอร์ไมโครเวฟ | ภาวะฉุกเฉิน |
ระบบไฟฟ้า
| การเดินสายไฟ |
3*1.5 มม.² | 5*1.5 มม.² | 3*2.5 มม.² | สายไฟขนาด 5 * 2.5 มม. ² สำหรับตัวเลือก |
| แรงดันไฟฟ้าหลัก |
220~240VAC/ 50/60Hz, 180-264VDC |
| เพาเวอร์แฟกเตอร์ (PF) |
≥0.96 |
| ความเพี้ยนฮาร์มอนิกรวม (THD) |
<10% |
| ประเภทเอาต์พุต |
Non-SELV (ไม่แยก) |
| ปัจจัยการสั่นไหว |
＜1% |
| การวัดการมองเห็นสโตรโบสโคป (SVM) |
<0.4 |
| การรับรู้ของเอฟเฟกต์สโตรโบสโคป (Pst) |
<1 |
| การเชื่อมต่อเทอร์มินัล |

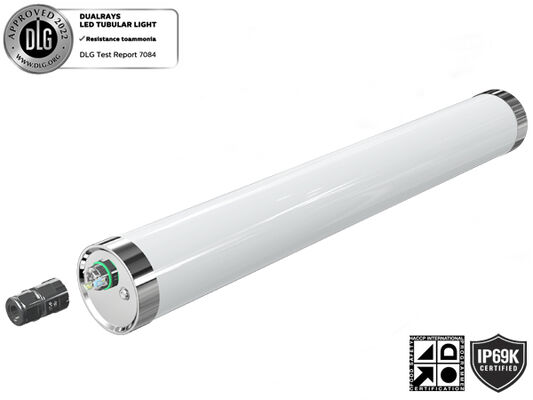

ฝาปิดปลายเกลียวแบบรวดเร็วเพื่อการเดินสายที่ง่ายดาย |
| กำลังไฟของโคมไฟ |
B10A |
บี16เอ |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
ระบบโฟโตเมทรี
| ไฟ LED |
SMD2835 (1 วัตต์) |
| CCT (อุณหภูมิสีที่สัมพันธ์กัน) |
CCT เดี่ยว (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (ดัชนีการแสดงผลสี) |
>80Ra สำหรับมาตรฐาน (>90Ra สำหรับ CRI ที่สูงกว่า) |
| ความปลอดภัยทางชีวภาพทางแสง |
RG0 (ยกเว้นความเสี่ยง) |
| EEC (ระดับประสิทธิภาพพลังงาน) |
เอ++ |
| SDCM (ค่าเบี่ยงเบนมาตรฐานของการจับคู่สี) |
＜5 (SDCM<3 ตัวเลือกเสริม) |
| UGR (4H, 8H) |
24.9 (ครอส) 23.4 (ตามยาว) |
| มุมลำแสง |
120° | 280° | เลือกได้ 360° |
| อายุการใช้งานเฉลี่ยของโคมไฟ |
61,000 ชั่วโมง (L80B10) |
| การบำรุงรักษาลูเมนที่ eol |
>70% |
| ประสิทธิภาพการส่องสว่าง |
130LPW (โปรไลน์) | 160LPW (PRIMELine) เป็นตัวเลือก |

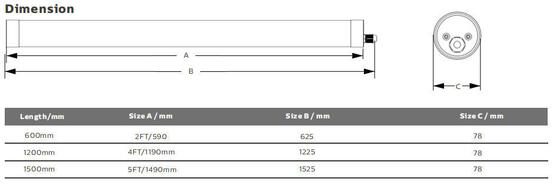

| ความยาว |
2ฟุต/600มม |
4ฟุต/1200มม |
5 ฟุต/1500มม |
| กำลังไฟพิกัด |
20W |
30W |
30W |
| ลูเมนส่งไปที่ 5,000K, CRI>80 (PRO) |
2,600 ลิตร |
3,900 ลิตร |
3,900 ลิตร |
| ลูเมนส่งไปที่ 5,000K, CRI>80 (PRIME) |
3,200 ลิตร |
4,800 ลิตร |
4,800 ลิตร |
เงื่อนไขการดำเนินงาน
| อุณหภูมิการทำงาน / ความชื้น |
-20~ +60°C (-4°F ~ 140°F) / 5~85% RH ไม่ควบแน่น |
| อุณหภูมิในการจัดเก็บ/ความชื้น |
-40~ +80°C (-40°F ~ 176°F) / 5~85% RH ไม่ควบแน่น |
| เวลาใช้งาน LED โดยเฉลี่ย L90B10 |
≥0.96 |
| จัดอันดับอายุการใช้งานที่กำหนด (Tp <70 ℃) |
สูงถึง 100,000 ชม |
| ไดร์เวอร์ MTBF |
500,000H, MIL-HDBK-217F(25℃) |
| ทนต่อการสั่นสะเทือน |
10~500Hz, 5G 12 นาที / 1 รอบ ระยะเวลา 72 นาที แต่ละแกนตามแกน X,Y,Z |
| เสียงรบกวน |
＜25dB (ระยะ 30 ซม. การทำงานปกติ) |
| รับประกัน |
5 ปี |
การรับรอง
| ใบรับรองระดับโลก |
อีเนค | ซีอี | เป็นไปตามมาตรฐาน | เครื่องหมาย D | KEMA-KEUR จดทะเบียน, SAA | C-ติ๊ก | อาร์ซีเอ็ม | ซีบี | ETL/CETL | ดีแอลซีพรีเมียม |
| คำสั่งด้านความปลอดภัย |
ห้องน้ำในตัว 60598-1 | ห้องน้ำในตัว 60598-2-3 | ห้องน้ำในตัว 62493 | มาตรฐาน IEC 62471 |
| คำสั่งของอีเอ็มซี |
ห้องน้ำในตัว 55015 | ห้องน้ำในตัว 61547 | ห้องน้ำในตัว 61000-3-2 | ห้องน้ำในตัว 61000-3-3 | ห้องน้ำในตัว 61347-2-13 | ห้องน้ำในตัว 61347-1 | ห้องน้ำในตัว 62384 |
| คำสั่งอื่น ๆ |
IEC 62262 | ห้องน้ำในตัว 13032-4 | ห้องน้ำในตัว 62717 | ห้องน้ำในตัว 6272-1 | EN6272-2-1 | ห้องน้ำในตัว 61643-11 |
* ความทนทานต่อฟลักซ์ส่องสว่าง ความทนทานต่อพลังงาน และความทนทานต่ออุณหภูมิสี ±5%, 5000K และ CRI>80
* ลำแสงไฟ การกระจายความเข้มของแสง และประสิทธิภาพแสงได้รับการตรวจสอบตามมาตรฐาน EN ISO 17025:2005 สำหรับซีรีส์มาตรฐาน EN13032 และบรรทัดฐาน LM-79
* ข้อมูลผลิตภัณฑ์ล่าสุดและเงื่อนไขการรับประกันทั่วไปมีอยู่ในเว็บไซต์ของเรา www.DUALRAYS.com
* ข้อมูลโดยละเอียดเกี่ยวกับฟลักซ์การส่องสว่างและกำลังสำหรับดัชนีแต่ละรายการที่ระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์
* ค่าอาจมีการเปลี่ยนแปลงเนื่องจาก LED Binning
* พารามิเตอร์ในเอกสารข้อมูลที่กำหนดสำหรับ Ta=25°C โดยอิงจาก 4000K/80Ra ซึ่งมีประสิทธิภาพสูงกว่า 10% ด้วย 70Ra
วิธีการติดตั้ง

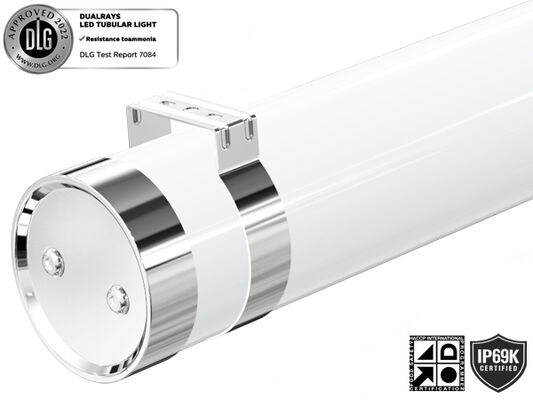

ติดเพดาน
เจาะรูสกรูบนเพดาน ยึดคลิปเข้ากับเพดานด้วยสกรู คลิกเข้าไปในโคมไฟด้วยมือให้แน่น
ระบบกันสะเทือน
เจาะรูสกรูบนเพดาน คลิกเข้าไปในโคมไฟด้วยมือให้แน่น ติดตั้งและยึดตะขอยึดเข้ากับเพดานและคลิป จากนั้นปรับความยาวของชุดอุปกรณ์กันสะเทือน

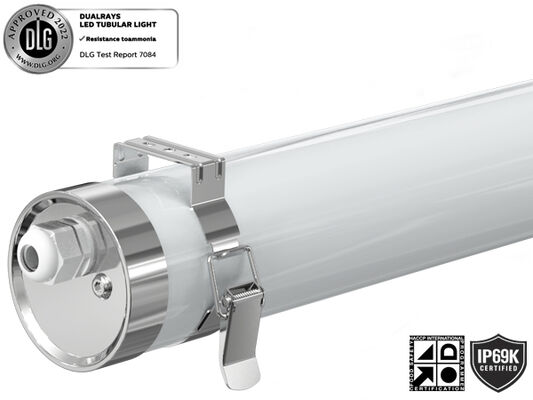

การติดตั้งบนเพดานแบบหมุนได้
เจาะรูสกรูบนเพดาน คลิกเข้าไปในโคมไฟพร้อมคลิป หมุนมุมตามความต้องการ
การติดตั้งแม่เหล็ก
นำคลิป 2 ชิ้นพร้อมวงแหวนแม่เหล็กออกจากแพ็คเกจส่วนประกอบ คลิกเข้าไปในโคมไฟด้วยคลิปแม่เหล็กด้วยมือให้แน่น ติดโคมไฟบนพื้นผิวโลหะ (Fe, Ni, Co) หรือวัตถุโลหะผสมตามต้องการ

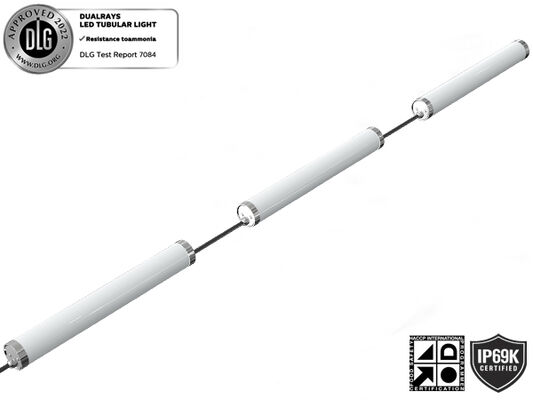

การเชื่อมต่อที่เชื่อมโยงได้

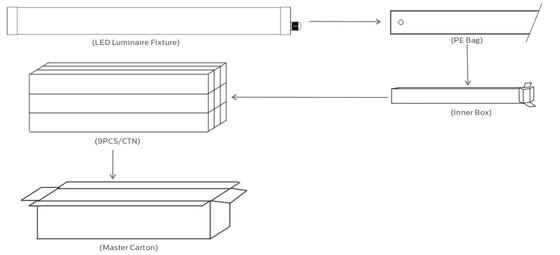

ข้อมูลจำเพาะของบรรจุภัณฑ์
| ความยาว/มม |
กล่องด้านใน |
กล่องด้านนอก |
จำนวน / หีบ |
หน่วย นว |
GW/กล่อง |
| 600 |
733x93x93มม |
748x294x304มม |
9 ชิ้น |
1.4กก |
13.2กก |
| 1200 |
1333x93x93มม |
1348x294x304มม |
9 ชิ้น |
2.1กก |
19.8กก |
| 1500 |
1633x93x93มม |
1648x294x304มม |
9 ชิ้น |
2.8กก |
26.4กก |
คำแนะนำในการติดตั้งและความปลอดภัย
- เพื่อหลีกเลี่ยงไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งจ่ายไฟแล้วก่อนการติดตั้ง
- ควรติดตั้งและใช้งานหลอดไฟโดยช่างไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติเหมาะสมตามประมวลกฎหมายไฟฟ้าแห่งชาติและประมวลกฎหมายท้องถิ่นที่เกี่ยวข้อง
- แกะบรรจุภัณฑ์และตรวจสอบโคมไฟอย่างระมัดระวัง รายงานความเสียหาย และเก็บวัสดุบรรจุภัณฑ์ทั้งหมดไว้หากมีส่วนใดส่วนหนึ่งเสียหายระหว่างการขนส่ง
- หากหลอดไฟชำรุด ห้ามใช้!
คำชี้แจงของผู้ผลิต
ตามมาตรฐานสากลของโคมไฟ LED DUALRAYS อ้างอย่างเป็นทางการว่าผลิตภัณฑ์ซีรีส์ DUALRAYS LED Highbay Light (UFO Highbay) ได้รับอนุญาตให้ใช้กับสภาพแวดล้อมที่เป็นกลางภายในอาคารหรือกึ่งกลางแจ้งเท่านั้น DUALRAYS ให้การรับประกันสินค้าอย่างเต็มรูปแบบ การใช้งานในสภาพแวดล้อมที่รุนแรงใดๆ รวมถึงอุณหภูมิสูง/ต่ำ ความชื้นสูง ความเค็มสูง แอมโมเนียสูง ฯลฯ จะไม่ได้รับอนุญาตหากไม่มีการยืนยันอย่างเป็นทางการจากผู้ผลิต หากมีการใช้งานที่ไม่ถูกต้องเกิดขึ้น นโยบายการรับประกันจะไม่รับประกันอีกต่อไป
ความสามารถของบริษัท
- ทีมงานมืออาชีพ:> ประสบการณ์ 15 ปี มีโรงงานของตัวเอง > ทีมวิศวกร > 10 คน กำลังการผลิตที่มีประสิทธิภาพ และระบบการจัดการ QC
- แบรนด์ที่เชื่อถือได้:สร้างความร่วมมือระยะยาวที่มั่นคงกับลูกค้ายุโรป คลังสินค้าในประเทศเนเธอร์แลนด์เพื่อการบริการที่ดียิ่งขึ้น
- การจำลอง DIALux:ทีมวิศวกรของเราให้บริการการจำลองตามพารามิเตอร์การใช้งานของคุณ
- มาตรฐานคุณภาพ:ผู้ทรงคุณวุฒิ LED ทั้งหมดสอดคล้องตามมาตรฐาน CE, RoHS พร้อมใบรับรอง TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
ข้อมูลการจัดส่งสินค้า
สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุดแต่ใช้เวลานานกว่า สำหรับการสั่งซื้อเร่งด่วน เราขอแนะนำการขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่งจากพันธมิตรจัดส่งของเราไปที่ประตูบ้านคุณ
คำถามที่พบบ่อย
คำถามที่ 1: การรับประกันสำหรับไฟ LED Tubular TB7 คืออะไร
อีกครั้ง: รับประกัน 5 ปี หากปัญหาด้านคุณภาพทางฝั่งของเราเกิดขึ้นในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนทดแทน
Q2: คุณยอมรับวิธีการชำระเงินแบบใด?
RE: เรายอมรับวิธีการชำระเงินหลายวิธี รวมถึง Western Union, PayPal, T/T, L/C การชำระเงินมาตรฐานสำหรับการสั่งซื้อจำนวนมากคือ T/T: ล่วงหน้า 30%, ยอดคงเหลือ 70% ก่อนจัดส่ง ข้อมูลธนาคารที่ให้ไว้ใน PI
คำถามที่ 3: CRI คืออะไร
RE: CRI (ดัชนีการเรนเดอร์สี) บ่งบอกความแม่นยำของสีที่ปรากฏภายใต้แสง CRI ที่สูงขึ้นจะให้ความแม่นยำของสีที่ดีกว่าด้วยต้นทุนที่สูงขึ้น CRI มาตรฐานคือ >80Ra โดยที่ 90Ra มีให้ในราคาที่สูงกว่า
คำถามที่ 4: ฉันสามารถซื้อที่อยู่อาศัยแยกต่างหากได้หรือไม่
RE: เราจัดหาเฉพาะอุปกรณ์ติดตั้งโคมไฟทั้งชุด แต่มีตัวเลือก SKD/CKD (Semi-Knocked Down/Completely Knocked Down) ให้เลือก
Q5: มีค่าขนส่งราคาถูกที่จะนำเข้ามาในประเทศของเราหรือไม่?
RE: สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุด สำหรับการสั่งซื้อเร่งด่วน แนะนำให้ใช้บริการขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่ง
คำถามที่ 6: เราจะได้รับการสนับสนุนหรือไม่หากเรามีตำแหน่งทางการตลาดเป็นของตัวเอง?
RE: โปรดแจ้งให้เราทราบข้อกำหนดทางการตลาดโดยละเอียดของคุณ เราจะหารือและเสนอคำแนะนำที่เป็นประโยชน์เพื่อค้นหาทางออกที่ดีที่สุดสำหรับคุณ
คำถามที่ 7: มีฟังก์ชันลดแสงอะไรบ้าง?
RE: DALI, PIR, มีการลดแสง 1-10V มีเซ็นเซอร์รับแสงในตัวสำหรับตัวเลือกการควบคุมอัจฉริยะ
คำถามที่ 8: หลอดไฟ LED Tubular TB7 ของคุณมีประโยชน์อย่างไร
RE: การใช้งานได้แก่: การทดแทน NCF ฟลูออเรสเซนต์; โรงงานแปรรูปอาหาร สิ่งอำนวยความสะดวกด้านเคมี โกดังคอกสัตว์; สถานที่ล้างรถ; สถานที่กลางแจ้งและในร่ม
