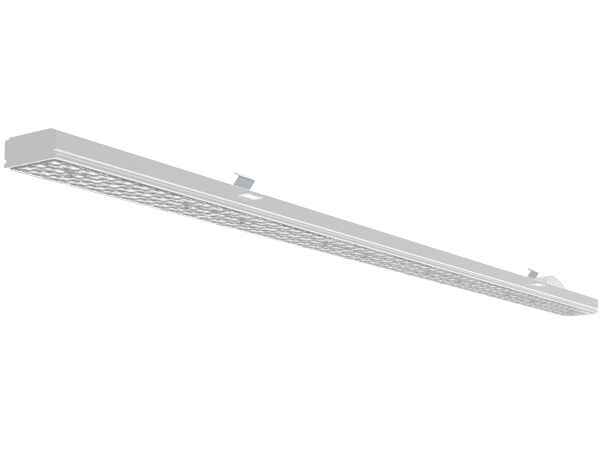

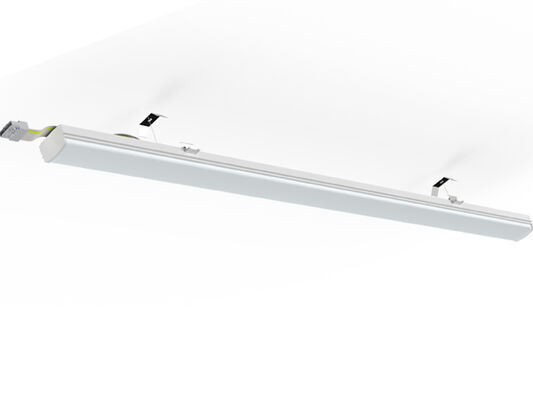

โมดูลไฟ LED แบบเส้นตรง Click-fast 75W DIP Switchable Universal LED Linear Retrofit Light Module ใช้ได้กับระบบรางไฟส่วนใหญ่ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา เป็นโซลูชันการเปลี่ยนที่สมบูรณ์แบบเพื่อแทนที่หลอดฟลูออเรสเซนต์ T5/T8 แบบเก่า 2 x36w, 1 x58w และ 2 x58w ทั้งแบบมีและไม่มีตัวสะท้อนแสง

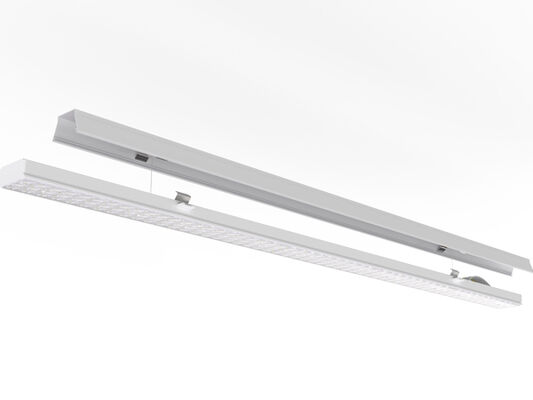

โมดูล RM5 linear retrofit ได้รับการพัฒนาขึ้นเพื่อทดแทนโคมไฟฟลูออเรสเซนต์ T5/T8 ที่มีอยู่บนระบบราง

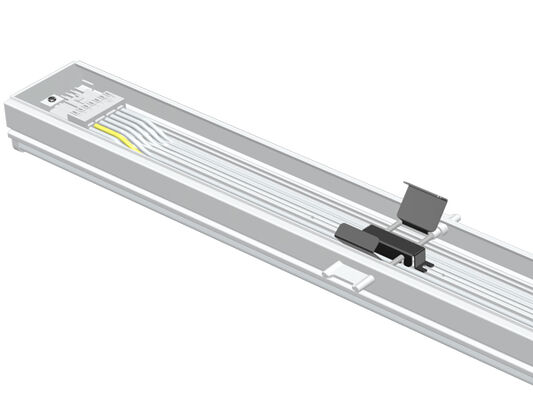

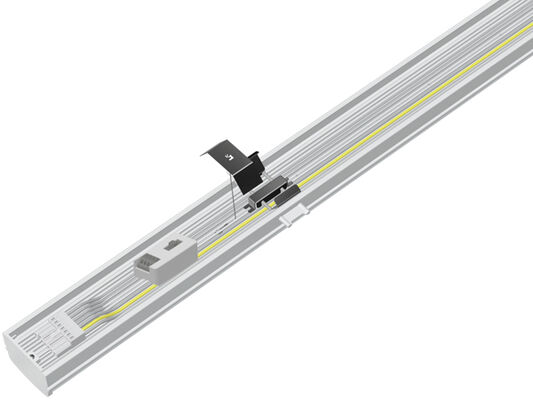

สำหรับโคมไฟฟลูออเรสเซนต์แบบดั้งเดิม สายไฟเดิมในรางไฟสามารถต่อเข้าด้วยกันได้ และสายเคเบิลเชื่อมต่อแบบลิงค์ได้ถูกออกแบบไว้ภายในโมดูลผ่านขั้วต่อ WAGO
ขั้วต่อ
ใช้ได้กับระบบรางไฟส่วนใหญ่ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา เป็นโซลูชันการเปลี่ยนที่สมบูรณ์แบบเพื่อแทนที่หลอดฟลูออเรสเซนต์ T5/T8 แบบเก่า 2 x36w, 1 x58w และ 2 x58w ทั้งแบบมีและไม่มีตัวสะท้อนแสง

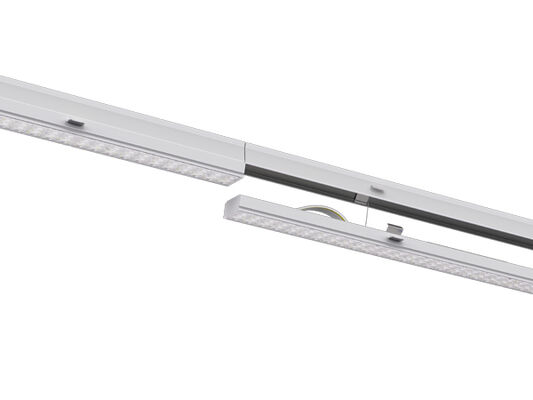

ติดตั้งรวดเร็ว เปลี่ยนแทนระบบรางที่มีอยู่ได้ง่ายโดยไม่ต้องใช้เครื่องมือภายใน 40 วินาที
ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบรางที่มีอยู่ เพียงแค่เสียบและใช้งาน
คุณสมบัติและข้อมูลจำเพาะหลัก
- LED SMD2835 ความสว่างสูง 0.5W 75LM ไดรเวอร์ TRIDONIC/PHILIPS/BOKE พร้อม DIP Switchable
- เข้ากันได้กับระบบรางไฟชั้นนำ 95% ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา
- โซลูชันการเปลี่ยนที่เหมาะอย่างยิ่งเพื่อทดแทนหลอดฟลูออเรสเซนต์ T5/T8 แบบเก่า 2x36W, 1x58W และ 2x58W หรือหลอดไฟ LED แบบมีหรือไม่มีตัวสะท้อนแสง

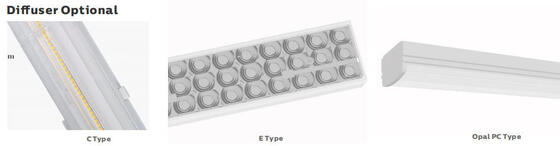

- เลนส์ 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) เป็นตัวเลือก
- การป้องกัน IP40/IK08
- ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบรางที่มีอยู่
- มีสายโซ่เพื่อความปลอดภัยเพื่อประหยัดค่าแรงและรับประกันความปลอดภัยสองชั้น

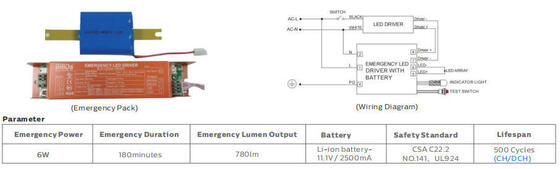

- การควบคุมอัจฉริยะหลากหลาย: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์วัดแสงธรรมชาติ, Zigbee และ Emergency
- เฟสเดียว (L/N/E) หรือสามเฟส (L1/L2/L3/N/FG) เป็นตัวเลือก
- อายุการใช้งาน L80/B10 @ 58,000 ชั่วโมง
- สามารถปรับแต่งได้สำหรับโครงการพิเศษ
ตัวเลือกที่มี
- ไดรเวอร์: ไดรเวอร์ TRIDONIC / PHILIPS / BOKE Non-SELV
- การควบคุมและการหรี่แสง: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์วัดแสงธรรมชาติ, Zigbee และ Emergency
- มุมลำแสง: เลนส์ 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) เป็นตัวเลือก
- เฟสเดียว (L/N/E) หรือสามเฟส (L1/L2/L3/N/FG) เป็นตัวเลือก

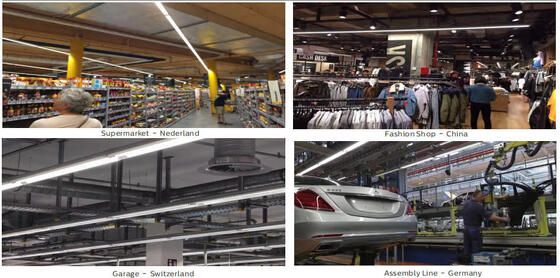

การใช้งานที่แนะนำ
- ร้านค้าปลีกขนาดใหญ่
- โถงอุตสาหกรรม
- พื้นที่คลังสินค้า
- โรงงานอุตสาหกรรม
- การใช้งานกึ่งอุตสาหกรรมอื่นๆ
ข้อมูลจำเพาะทางเทคนิค
ระบบทั่วไป
| วัสดุตัวเรือน |
อลูมิเนียมอัดขึ้นรูปตามมาตรฐาน EN755 |
| วัสดุฝาครอบกระจายแสง |
PC/PMMA อัดขึ้นรูปตามมาตรฐาน UNE-EN ISO 21305-1:2020, ตัวกรอง UV เป็นเงื่อนไข (IK10) |
| สีตัวเรือน |
สีขาว (RAL9016), สีอื่น ๆ เป็นตัวเลือก |
| การควบคุมกลุ่ม |
สวิตช์สามเฟสเป็นตัวเลือก, L1 /L2 /L3 สามารถเปลี่ยนได้ด้วย DIP Switch |
| การกระจายความร้อนของ LED |
ผ่านครีบระบายความร้อนของตัวโคมไฟ 6063 AL, ไม่มีของเหลวนำความร้อน การกระจายความร้อนแบบพาความร้อนแบบพาสซีฟรับประกันการสัมผัสทางความร้อนกับโมดูล LED ผ่านการบัดกรีแบบไร้สารตะกั่วที่มีการนำความร้อนสูง |
| ประเภทหลอด |
เปลี่ยน LED ได้ |
| แสงออก |
โดยตรง |
| ความสูงในการติดตั้งที่แนะนำ |
2 - 12 เมตร |
| การบำรุงรักษา |
เปิด/ปิดไดรเวอร์ / เลนส์ ด้วยสกรู |
| ไดรเวอร์ |
กระแสคงที่พร้อมปรับกำลังไฟผ่าน DIP switch, ติดตั้งในโคมไฟ, ต่อสายไว้ล่วงหน้า |
| การควบคุมการหรี่แสง |
เปิด-ปิด | หรี่แสง 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| ระดับ IP |
IP40 |
| ระดับ IK |
IK08 |
| ระดับการป้องกัน |
คลาส I |
| ลวดเรืองแสง |
850°C (ต่ำกว่า 30 วินาที) |
| การเข้าสาย |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (หน้าตัดสูงสุด 4.0mm2) |
| การติดตั้ง |
เปลี่ยนโดยตรง |
| ฟังก์ชันอัจฉริยะ |
ฉุกเฉิน |
ระบบไฟฟ้า
| การเดินสายผ่าน |
3x2.5mm2/5x2.5mm2 + สายไฟหรี่แสง 2x1.5 mm2 เป็นมาตรฐาน |
| แรงดันไฟฟ้าหลัก |
220~240VAC/ 50/60Hz, 180-264VDC |
| ตัวประกอบกำลัง (PF) |
≥0.93 |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด (THD) |
＜10% |
| ประเภทเอาต์พุต |
Non-SELV (ไม่แยกส่วน) |
| ปัจจัยการกะพริบ |
＜1% |
| การวัดการมองเห็นแบบสโตรโบสโคป (SVM) |
＜0.4 |
| การรับรู้ผลกระทบแบบสโตรโบสโคป (Pst) |
＜1 |
| การเชื่อมต่อขั้วต่อ |
รวมการเดินสายแบบ Loop-through, ขั้วต่อ WAGO 5/7 ขั้ว |
| กำลังไฟของโคมไฟ |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ระบบโฟโตเมทรี
| LED |
SMD2835 (0.5W) |
| CCT (อุณหภูมิสีสัมพันธ์) |
CCT เดียว (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT เป็นตัวเลือก (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K ให้เลือก)
|
| CRI (ดัชนีการแสดงผลสี) |
>80Ra สำหรับมาตรฐาน (>90Ra สำหรับ CRI สูงกว่ามีให้เลือก) |
| ความปลอดภัยทางโฟโตไบโอโลจิคอล |
RG0 (ยกเว้นความเสี่ยง) |
| EEC (ระดับประสิทธิภาพพลังงาน) |
A++ |
| SDCM (ค่าเบี่ยงเบนมาตรฐานของการจับคู่สี) |
＜5 (SDCM<3 เป็นตัวเลือก) |
| UGR (4H, 8H) |
24.9 (ขวาง) 23.4 (ยาว) |
| มุมลำแสง |
30° | 60° | 90° | 120° | อสมมาตร 25° L | อสมมาตร 25° R | 25° คู่ |
| อายุการใช้งานเฉลี่ยของโคมไฟที่ใช้งานได้ |
100,000 ชั่วโมง (L80B10) |
| การบำรุงรักษาลูเมนเมื่อสิ้นสุดอายุการใช้งาน |
>70% |
| ประสิทธิภาพการส่องสว่าง |
160LPW (PROLine) เป็นตัวเลือก |
| ผลิตภัณฑ์ |
โมดูล LED แบบเส้นตรง RM Retrofit |
| กำลังไฟที่กำหนด |
75W DIP (25~75W) |
| ลูเมนที่ส่งมอบ @ 5000K, CRI>80 (PRO) |
สูงสุด 12,000lm |
สภาวะการทำงาน
| อุณหภูมิ/ความชื้นในการทำงาน |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, ไม่ควบแน่น |
| อุณหภูมิ/ความชื้นในการจัดเก็บ |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, ไม่ควบแน่น |
| อายุการใช้งานเฉลี่ยของ LED ที่ใช้งานได้ L90B10 |
≥0.96 |
| อายุการใช้งานปกติที่กำหนด (Tp <70°C) |
สูงสุด 100,000 ชั่วโมง |
| MTBF ของไดรเวอร์ |
500,000 ชั่วโมง, MIL-HDBK-217F(25°C) |
| ทนต่อการสั่นสะเทือน |
10~500Hz, 5G 12 นาที / 1 รอบ, เป็นเวลา 72 นาที แต่ละแกน X, Y, Z |
| เสียงรบกวน |
＜25dB (ระยะห่าง 30 ซม., การทำงานปกติ) |
| การรับประกัน |
5 ปี (ขยายได้สูงสุด 7 ปี) |
การรับรอง
| ใบรับรองระดับโลก |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| คำแนะนำด้านความปลอดภัย |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| คำแนะนำ EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| คำแนะนำอื่นๆ |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ความคลาดเคลื่อนของฟลักซ์ส่องสว่าง, ความคลาดเคลื่อนของกำลังไฟ และความคลาดเคลื่อนของอุณหภูมิสี ±5%, 5000K และ CRI>80.
* ลำแสง, การกระจายความเข้มของแสง และประสิทธิภาพแสง ตรวจสอบตามมาตรฐาน EN ISO 17025:2005 สำหรับชุดมาตรฐาน EN13032 และมาตรฐาน LM-79.
* ข้อมูลผลิตภัณฑ์ล่าสุดและเงื่อนไขการรับประกันทั่วไปมีอยู่ที่เว็บไซต์ของเรา www.DUALRAYS.com
* ข้อมูลโดยละเอียดเกี่ยวกับฟลักซ์ส่องสว่างและกำลังไฟสำหรับดัชนีแต่ละรายการระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์.
* ค่าอาจมีการเปลี่ยนแปลงเนื่องจากการจัดกลุ่ม LED.
* พารามิเตอร์ในเอกสารข้อมูลระบุสำหรับ Ta=25°C, อิงตาม 4000K/80Ra, ประสิทธิภาพสูงขึ้น 10% ด้วย 70Ra

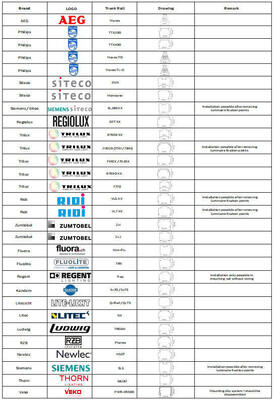

รายการระบบที่เข้ากันได้
คำแนะนำการติดตั้งและความปลอดภัย
- เพื่อหลีกเลี่ยงไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งจ่ายไฟก่อนการติดตั้ง
- หลอดไฟควรได้รับการติดตั้งและใช้งานโดยช่างไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติเหมาะสมตาม National Electrical Code และรหัสท้องถิ่นที่เกี่ยวข้อง
- แกะกล่องและตรวจสอบหลอดไฟอย่างละเอียด แจ้งความเสียหายใดๆ และเก็บวัสดุบรรจุภัณฑ์ทั้งหมดไว้หากส่วนใดส่วนหนึ่งเสียหายระหว่างการขนส่ง
- หากหลอดไฟเสียหาย ห้ามใช้งาน!
คำแถลงของผู้ผลิต
ตามมาตรฐานสากลของโคมไฟ LED, DUALRAYS ขอประกาศอย่างเป็นทางการว่าผลิตภัณฑ์ซีรีส์ DUALRAYS LED Linear Light (Linear Retrofit Module) ได้รับอนุญาตให้ใช้เฉพาะในสภาพแวดล้อมภายในอาคารหรือกึ่งภายนอกอาคารที่เป็นกลางเท่านั้น DUALRAYS รับประกันสินค้าเต็มรูปแบบ การใช้งานในสภาพแวดล้อมที่รุนแรงใดๆ รวมถึงอุณหภูมิสูง/ต่ำ, ความชื้นสูง, ความเค็มสูง, แอมโมเนียสูง ฯลฯ ไม่อนุญาตโดยไม่ได้รับการยืนยันอย่างเป็นทางการจากผู้ผลิต หากมีการใช้งานผิดประเภท การรับประกันจะสิ้นสุดลง
ความสามารถของบริษัท
- ทีมงานมืออาชีพ:ประสบการณ์มากกว่า 15 ปี, โรงงานของตัวเอง, ทีมวิศวกรมากกว่า 10 คน, กำลังการผลิตสูงและระบบการจัดการ QC
- แบรนด์ที่เชื่อถือได้: สร้างความร่วมมือระยะยาวที่มั่นคงกับลูกค้าในยุโรป, คลังสินค้าในเนเธอร์แลนด์เพื่อการบริการที่ดีขึ้น
- การจำลอง DIALux: ทีมวิศวกรของเราให้บริการจำลองตามพารามิเตอร์การใช้งานของคุณ
- มาตรฐานคุณภาพ: โคมไฟ LED ทั้งหมดเป็นไปตามมาตรฐาน CE, RoHS พร้อมใบรับรอง TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
ข้อมูลการจัดส่ง
สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุดแต่ใช้เวลานานกว่า สำหรับคำสั่งซื้อเร่งด่วน เราขอแนะนำการขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่งถึงบ้านโดยพันธมิตรของเรา
คำถามที่พบบ่อย
คำถามที่ 1: การรับประกันสำหรับหลอดไฟ LED TB7 Tubular คืออะไร?
ตอบ: รับประกัน 5 ปี หากมีปัญหาด้านคุณภาพจากทางเราเกิดขึ้นในช่วงเวลานี้ เราจะรับผิดชอบค่าจัดส่งและการเปลี่ยนสินค้า
คำถามที่ 2: คุณรับวิธีการชำระเงินแบบใดบ้าง?
ตอบ: เรายอมรับวิธีการชำระเงินหลายวิธี รวมถึง Western Union, PayPal, T/T, L/C การชำระเงินมาตรฐานสำหรับการสั่งซื้อจำนวนมากคือ T/T: ชำระล่วงหน้า 30%, ยอดคงเหลือ 70% ก่อนจัดส่ง ข้อมูลธนาคารจะระบุใน PI
คำถามที่ 3: CRI คืออะไร?
ตอบ: CRI (Color Rendering Index) บ่งชี้ว่าสีปรากฏภายใต้แสงได้แม่นยำเพียงใด CRI ที่สูงขึ้นให้ความแม่นยำของสีที่ดีขึ้นในราคาที่สูงขึ้น CRI มาตรฐานคือ >80Ra โดยมี 90Ra ให้เลือกในราคาที่สูงขึ้น
คำถามที่ 4: ฉันสามารถซื้อเฉพาะตัวเรือนแยกต่างหากได้หรือไม่?
ตอบ: เราจำหน่ายเฉพาะโคมไฟที่สมบูรณ์เท่านั้น แต่มีตัวเลือก SKD/CKD (Semi-Knocked Down/Completely Knocked Down) ให้เลือก
คำถามที่ 5: มีค่าจัดส่งที่ถูกเพื่อนำเข้าประเทศของเราหรือไม่?
ตอบ: สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุด สำหรับคำสั่งซื้อเร่งด่วน แนะนำให้ขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่ง
คำถามที่ 6: เราจะได้รับการสนับสนุนหากเรามีตำแหน่งทางการตลาดของเราเองหรือไม่?
ตอบ: โปรดแจ้งข้อกำหนดตลาดโดยละเอียดของคุณ เราจะหารือและเสนอแนะที่เป็นประโยชน์เพื่อค้นหาโซลูชันที่ดีที่สุดสำหรับคุณ
คำถามที่ 7: มีฟังก์ชันการหรี่แสงแบบใดบ้าง?
ตอบ: มี DALI, PIR, การหรี่แสง 1-10V มีเซ็นเซอร์วัดแสงธรรมชาติในตัวสำหรับตัวเลือกการควบคุมอัจฉริยะ
คำถามที่ 8: การใช้งานหลอดไฟ LED TB7 Tubular ของคุณคืออะไร?
ตอบ: การใช้งานรวมถึง: การเปลี่ยนหลอดฟลูออเรสเซนต์ NCF; โรงงานแปรรูปอาหาร; โรงงานเคมี; คลังสินค้าปศุสัตว์; ล้างรถ; สถานที่กลางแจ้งและในร่ม
