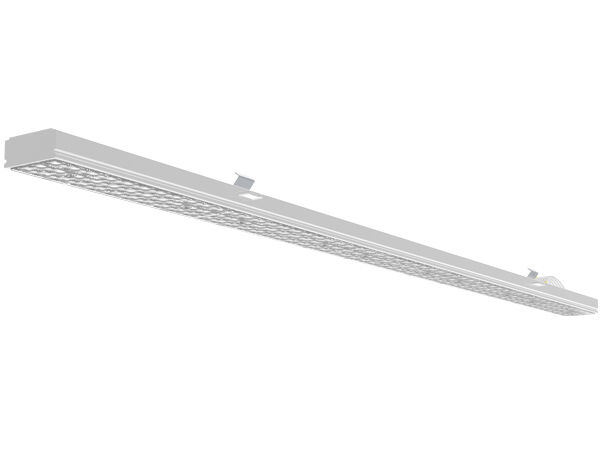

คลิกเร็ว 75W DIP เปลี่ยนได้ RM5 มหาวิทยาลัย LED Linear Retrofit Light Module เปลี่ยนระบบกระดาน T5/T8 ที่มีอยู่ AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips ect

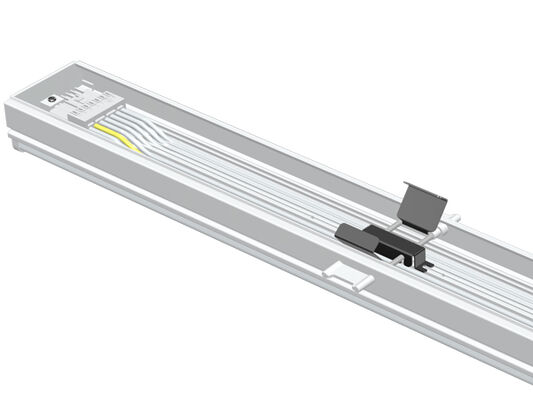

โมดูลการปรับปรุงแบบเส้นทาง RM5 ได้ถูกพัฒนาขึ้นเพื่อแทนที่ปัจจุบัน T5 / T8 ติดปรับปรุงแสงหลอดสีบนระบบรถไฟ

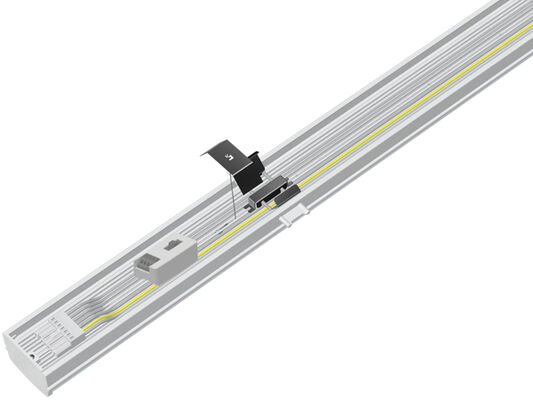

สําหรับไฟฟุโรสเซนต์ที่ปกติ, สายเดิมในรถไฟลําโพงสามารถถูกตัด, และเชื่อมต่อผ่านสายไฟถูกออกแบบภายในโมดูลผ่าน WAGO
เครื่องเชื่อม
มันทํางานกับเกือบทุกระบบรถไฟฟ้าที่ติดตั้งในช่วง 25 ปีที่ผ่านมา เป็นการปรับปรุงที่สมบูรณ์แบบ เพื่อแทนแสงสว่าง 2 x 36w, 1 x 58w และ 2 x 58w T5/T8 พร้อมและไม่มีแสงสว่าง

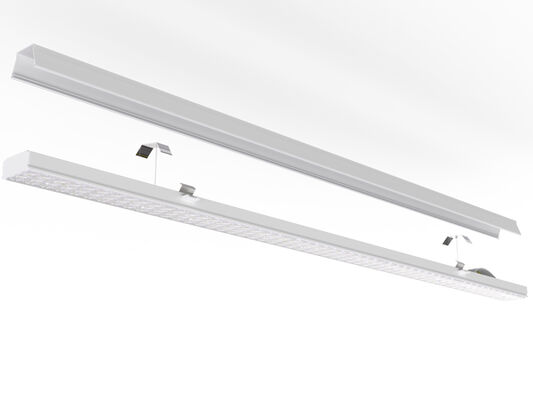

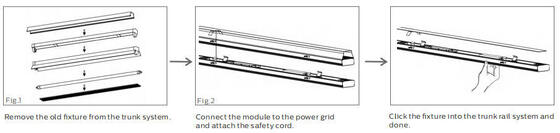

การติดตั้งรวดเร็ว การเปลี่ยนง่ายๆ กับระบบกระเป๋าตัวที่มีอยู่โดยไม่ต้องใช้เครื่องมือ ภายใน 40 วินาที
การปรับปรุงทางกายภาพใด ๆ ไม่จําเป็นต้องมีบนระบบกระดูกปัจจุบัน เพียงแค่พล็อกและเล่น
ลักษณะและรายละเอียดสําคัญ
- ไลด์ SMD2835 ความสว่างสูง 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver พร้อม DIP Switchable
- สอดคล้องกับ 95% ของระบบหลอดนําที่ติดตั้งในช่วง 25 ปีที่ผ่านมา
- โซลูชั่นการปรับปรุงแบบอุดมสมบูรณ์ในการเปลี่ยนหลอดเทียนแสง T5/T8 ขนาด 2x36W, 1x58W และ 2x58W หรือหลอดไฟหลอด LED ที่มีและไม่มีเครื่องสะท้อน
- 30/60/90/110/Double 25/25L/25R, 120 (มี PC Cover) ออตติกส์เป็นตัวเลือก
- การป้องกัน IP40/IK08
- การปรับปรุงทางกายภาพใด ๆ ในระบบกระดานที่มีอยู่ไม่จําเป็น
- สายโซ่ความปลอดภัยที่ได้รับอนุญาตเพื่อการประหยัดค่าแรงงานและการรับประกันความปลอดภัยสองเท่า
- การควบคุมแบบปัญญาอัจฉริยะต่าง ๆ: 1-10V, DALI, เซ็นเซอร์การเคลื่อนไหว, เซ็นเซอร์แสงกลางวัน, Zigbee และฉุกเฉิน
- ขนาดความหนาของเครื่องยนต์
- อายุการใช้งาน L80/B10 @ 58.000 ชั่วโมง
- สามารถปรับแต่งได้สําหรับโครงการพิเศษ
ตัวเลือกที่มี
- ผู้ขับ: TRIDONIC / PHILIPS / BOKE ผู้ขับที่ไม่เป็นตัวเอง
- การควบคุมและการหมอบ: 1-10V, DALI, เซ็นเซอร์การเคลื่อนไหว, เซ็นเซอร์แสงกลางวัน, Zigbee และฉุกเฉิน
- มุมรังสี: 30/60/90/110/Double 25/25L/25R, 120 (มี PC Cover)
- ขนาดความหนาของเครื่องยนต์

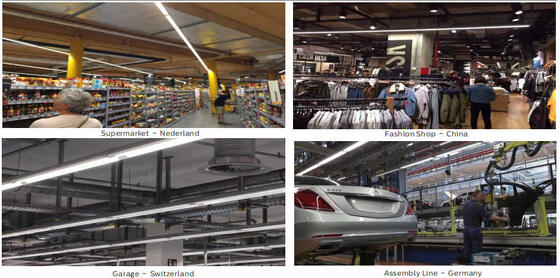

การใช้งานที่แนะนํา
- ร้านค้าปลีกขนาดใหญ่
- ห้องประชุมอุตสาหกรรม
- พื้นที่โกดัง
- ห้องโรงงาน
- อุปกรณ์ใช้ในอุตสาหกรรมครึ่งอื่น ๆ
รายละเอียดเทคนิค
ระบบทั่วไป
| วัสดุบ้าน |
อัลลูมิเนียมที่ถูกผลักออกมาตามมาตรฐาน EN755 |

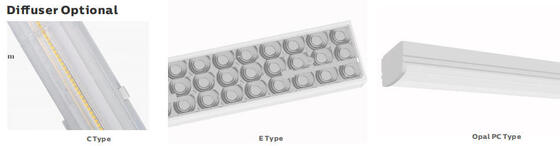

| วัสดุกระจาย |
PC/PMMA ที่ถูกขีดขวางตามมาตรฐาน UNE-EN ISO 21305-1:2020 สูตร UV มีเงื่อนไข (IK10) |
| สีบ้าน |
สีขาว (RAL9016) สีอื่น ๆ เป็นตัวเลือก |
| การควบคุมกลุ่ม |
การเปลี่ยน 3 ขั้นตอน เป็นตัวเลือก, L1 / L2 / L3 สามารถเปลี่ยนโดย DIP Switch |
| ไลด์ การระบายความร้อน |
ผ่านร่างกายของเครื่องสว่าง 6063 AL ที่ไม่มีปีก, โดยไม่มีสารเหลวที่นําไฟ การระบายความร้อนโดยการกระบวนการกระบวนการเฉย ๆ เพื่อให้ความสัมพันธ์ทางความร้อนกับโมดูล LED ผ่านการนําไฟที่สามารถนําไฟได้สูง |
| ประเภทหลอด |
LED สามารถเปลี่ยนได้ |
| การออกไฟ |
โดยตรง |
| ความสูงที่แนะนํา |
2 - 12 เมตร |
| การบํารุง |
คนขับ / เปิดเลนส์ / ปิดด้วยสกรู |
| คนขับ |
กระแสไฟคงที่ที่มีพลังงานปรับผ่านสวิตช์ DIP, ติดตั้งในเครื่องปรับแสง |
| การควบคุมความมืด |
ON-OFF 1-10 วอล์ท ลดความเข้ม DALI-2 Mesh Zigbee Casambi |
| การจัดอันดับ IP |
IP40 |
| การจัดอันดับ IK |
IK08 |
| ประเภทคุ้มครอง |
ประเภท I |
| สายไฟสว่าง |
850 °C (ต่ํากว่า 30s) |
| การเข้าสายเคเบิล |
H05RN-F 3*2.5mm2 |
| การติดตั้ง |
การแทนที่โดยตรง |
| ฟังก์ชันสมาร์ท |

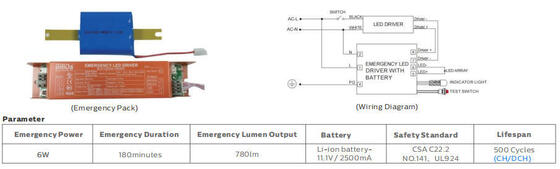

ความฉุกเฉิน |
ระบบไฟฟ้า
| เครื่องเชื่อมต่อผ่าน |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 สายดับเป็นฐาน |
| ความดันหลัก |
220 ~ 240VAC / 50/60Hz, 180-264VDC |
| ปัจจัยพลังงาน (PF) |
≥ 0.93 |
| การบิดเบือนฮาร์มอนิกรวม (THD) |
< 10% |
| ประเภทผลิต |
ไม่ SELV (ไม่แยก) |
| ปัจจัยการส่อง |
< 1% |
| การวัดความเห็นแบบสโตรโบสโกปิค (SVM) |
<0.4 |
| ความสามารถในการรับรู้ของผลกระทบสตรอบอสโกปิค (Pst) |
< 1 |
| การเชื่อมต่อเทอร์มินัล |
ประกอบด้วยสายไฟผ่านวงจร สายเชื่อม WAGO 5/7 สาย |
| พลังงานแสง |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ระบบถ่ายภาพ
| ไฟ LED |
SMD2835 (0.5W) |
| CCT (ความร้อนสีที่เกี่ยวข้อง) |
CCT ตัวเดียว (3000K)
3 CCT เป็นตัวเลือก (3000-4000-5000K)
|
| CRI (Colour Rendering Index) |
> 80Ra สําหรับมาตรฐาน (> 90Ra สําหรับ CRI ที่มีให้บริการสูงกว่า) |
| ความปลอดภัยทางชีวภาพแสง |
RG0 (ไม่เสี่ยง) |
| EEC (ประเภทประสิทธิภาพพลังงาน) |
A++ |
| SDCM (Standard Deviation of Colour Matching) ความผิดพลาดแบบมาตรฐานของการจับสี |
< 5 (SDCM < 3 ไม่จําเป็น) |
| UGR (4H, 8H) |
24.9 (ข้าม) 23.4 (ขนาน) |

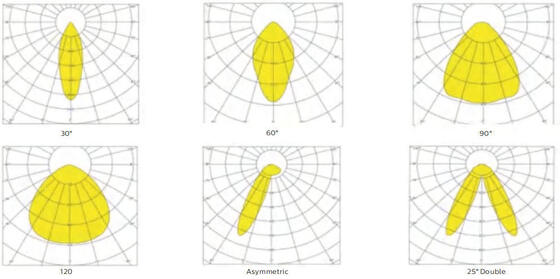

| มุมขั้ว |
30 องศา 60 องศา 90 องศา 120 องศา 25 องศา L 25 องศา R 25 องศา |
| อายุการใช้งานเฉลี่ยของแสงสว่าง |
100,000 ชั่วโมง (L80B10) |
| การบํารุงรักษาแสงที่ e.o.l. |
>70% |
| ประสิทธิภาพของแสง |
160LPW (PROLine) ไม่จําเป็น |
| สินค้า |
RM Linear LED Retrofit Module (โมดูลการปรับปรุง LED แบบเส้น) |
| พลังงานระดับ |
75W DIP (25 ~ 75W) |
| ลูเมนที่ส่ง @ 5000K, CRI>80 (PRO) |
สูงสุด 12,000 ลิเมตร |
สภาพการใช้งาน
| การทํางาน อุณหภูมิ / ความชื้น |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH ไม่หมึ้ม |
| อุณหภูมิ / ความชื้น |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH ไม่หมึ้ม |
| เวลาใช้งาน LED กลาง L90B10 |
≥ 0.96 |
| อายุการใช้งานชื่อ (Tp < 70 °C) |
สูงสุด 100,000H |
| ขับ MTBF |
500,000H, MIL-HDBK-217F ((25 °C) |
| ทนต่อการสั่น |
10 ~ 500Hz, 5G 12 นาที / 1 รอบ, ระยะเวลา 72 นาที. แต่ละตามแกน X, Y, Z |
| เสียงเสียง |
< 25dB (ระยะทาง 30cm การทํางานปกติ) |
| ประกัน |
5 ปี (สามารถขยายได้ถึง 7 ปี) |
การรับรอง
| ใบรับรองระดับโลก |
ENEC CE RoHS D-mark KEMA-KEUR ลงทะเบียน SAA C-Tick RCM CB ETL/CETL DLC พรีเมียม |
| กฎหมายความปลอดภัย |
EN 60598-1 -- EN 60598-2-3 -- EN 62493 |
| กฎหมาย EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 |
| กฎหมายอื่น ๆ |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* ความอดทนของกระแสแสง ความอดทนของพลังงานและความอดทนของอุณหภูมิสี ± 5% 5000K และ CRI> 80
* ช่วงแสง, การกระจายความเข้มของแสงและประสิทธิภาพแสงที่ตรวจสอบตามมาตรฐาน EN ISO 17025:2005 สําหรับมาตรฐาน EN13032 และมาตรฐาน LM-79
* ข้อมูลสินค้าที่ทันสมัยและเงื่อนไขการรับประกันทั่วไปสามารถหาได้ในเว็บไซต์ของเรา www.DUALRAYS.com
* ข้อมูลรายละเอียดเกี่ยวกับการไหลแสงและกําลังสําหรับดัชนีแต่ละตัวที่แสดงไว้ในใบข้อมูลสินค้า
* ค่าอาจมีการเปลี่ยนแปลงเนื่องจาก LED binning
* ปริมาตรในใบข้อมูลที่ให้สําหรับ Ta = 25 °C, จาก 4000K / 80Ra, ประสิทธิภาพสูงขึ้น 10% กับ 70Ra

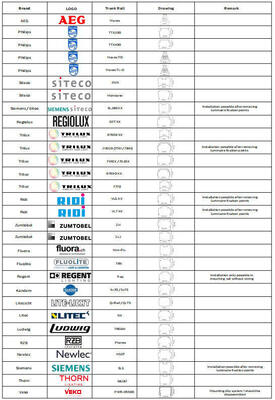

รายการระบบที่เข้ากันได้
คําแนะนําการติดตั้งและความปลอดภัย
- เพื่อหลีกเลี่ยงการกระแทกไฟฟ้า ให้แน่ใจว่า การไฟฟ้าถูกปิดก่อนการติดตั้ง
- หลอดไฟควรถูกติดตั้งและใช้โดยช่างไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติตามกฎหมายไฟฟ้าแห่งชาติและกฎหมายท้องถิ่นที่ตรงกัน
- เปิดบรรจุและตรวจสอบหลอดไฟอย่างละเอียด รายงานความเสียหายใด ๆ และเก็บวัสดุบรรจุทั้งหมดถ้ามีส่วนใด ๆ ที่ได้รับความเสียหายระหว่างการขนส่ง
- ถ้าหลอดไฟเสีย อย่าใช้มัน
ประกาศผู้ผลิต
ตามมาตรฐานสากลของไฟ LEDDUALRAYS ระบุอย่างเป็นทางการว่าผลิตภัณฑ์ชุด DUALRAYS LED Linear Light (Linear Retrofit Module) มีอนุญาตให้ใช้ในสภาพแวดล้อมกลางกลางภายในหรือกลางแจ้งเท่านั้น. DUALRAYS สัญญารับประกันครบวงจรสําหรับผลิตภัณฑ์ การใช้งานในสภาพแวดล้อมที่รุนแรงใด ๆ รวมถึงอุณหภูมิสูง / ต่ํา, ความชื้นสูง, ความเกลือสูง, อโมเนียกสูง เป็นต้นไม่ถูกอนุญาต โดยไม่มีการยืนยันอย่างเป็นทางการจากผู้ผลิตหากมีการใช้งานที่ผิดพลาด จะไม่รับประกันประกันอีกต่อไป
ความสามารถของบริษัท
- ทีมมืออาชีพ:ประสบการณ์ > 15 ปี โรงงานของตนเอง ทีมวิศวกร > 10 คน ความสามารถในการผลิตที่แข็งแรงและระบบการจัดการ QC
- แบรนด์ที่น่าเชื่อถือ:สร้างความร่วมมือระยะยาวที่มั่นคงกับลูกค้าในยุโรป คลังสินค้าในเนเธอร์แลนด์เพื่อให้บริการที่ดีกว่า
- การจําลอง DIALux:ทีมงานวิศวกรรมของเราให้บริการจําลองตามปาราเมตรการใช้งานของคุณ
- มาตรฐานคุณภาพ:เครื่องปรับแสง LED ทั้งหมดมีมาตรฐาน CE, RoHS พร้อมการรับรอง TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
ข้อมูลการขนส่ง
สําหรับการสั่งซื้อขนาดเล็ก, การจัดส่งด่วนถูกแนะนํา. สําหรับการสั่งซื้อจํานวนมาก, การจัดส่งทางทะเลหรือรถไฟฟ้า (จุดหมายของยุโรป) เป็นที่คุ้มค่าที่สุด แต่ใช้เวลานานกว่า. สําหรับการสั่งซื้อเร่งด่วน,เราแนะนําการขนส่งทางอากาศถึงสนามบิน พร้อมบริการส่งของที่บ้านของคุณ.
คํา ถาม ที่ ถาม บ่อย
Q1: การรับประกันของไฟ TB7 LED Tubular คืออะไร?
RE: การรับประกัน 5 ปี หากมีปัญหาคุณภาพใด ๆ จากทางเราเกิดขึ้นในช่วงเวลานี้ เราจะครอบคลุมค่าจัดส่งและการเปลี่ยน
Q2: คุณยอมรับวิธีการชําระเงินอย่างไร?
RE: เรายอมรับหลายวิธีการชําระเงินรวมถึง Western Union, PayPal, T / T, L / C. การชําระเงินมาตรฐานสําหรับการสั่งซื้อจํานวนมากคือ T / T: 30% ล่วงหน้า, 70% เงินสมดุลก่อนการจัดส่ง. ข้อมูลธนาคารที่ให้ใน PI.
Q3: CRI คืออะไร?
RE: CRI (Colour Rendering Index) แสดงว่าสีจะปรากฏในแสงด้วยความแม่นยําแค่ไหน CRI ที่สูงกว่าจะให้ความแม่นยําสีที่ดีกว่าในราคาที่สูงกว่า CRI มาตรฐานคือ > 80Raด้วย 90Ra ที่มีให้บริการในราคาสูงกว่า.
Q4: ผมสามารถซื้อบ้านได้แต่แยกกัน
RE: เราเพียงจําหน่ายเครื่องปรับแสงครบครัน แต่ SKD / CKD (ครึ่งถล่ม / ถล่มเต็ม) ตัวเลือกมีให้เลือก
Q5: มีค่าจัดส่งราคาถูกในการนําเข้าประเทศของเราหรือไม่?
RE: สําหรับการสั่งซื้อขนาดเล็ก, ส่งด่วนถูกแนะนํา. สําหรับการสั่งซื้อจํานวนมาก, ส่งทะเลหรือรถไฟฟ้า (จุดหมายของยุโรป) เป็นที่ประหยัดที่สุด. สําหรับการสั่งซื้อเร่งด่วน,แนะนําการขนส่งสินค้าทางอากาศสู่สนามบิน พร้อมบริการส่งสินค้า.
Q6: เราสามารถได้รับการสนับสนุนถ้าเรามีตําแหน่งตลาดของเราเองได้หรือไม่
RE: กรุณาแจ้งความต้องการตลาดรายละเอียดของคุณให้เรา เราจะหารือและเสนอข้อเสนอที่ใช้ประโยชน์เพื่อหาทางออกที่ดีที่สุดสําหรับคุณ
Q7: มีฟังก์ชันการด dimming อะไรบ้าง?
RE: DALI, PIR, 1-10V dimming มีให้เลือก
Q8: โปรแกรมการใช้งานของไฟ TB7 LED Tubular ของคุณคืออะไร?
RE: การใช้งานประกอบด้วย: การแทนที่ NCF หลอด; โรงงานแปรรูปอาหาร; โรงงานเคมี; โกดังที่มั่นคงสําหรับสัตว์; สถานที่ซักรถ; สถานที่กลางแจ้งและภายในบ้าน
