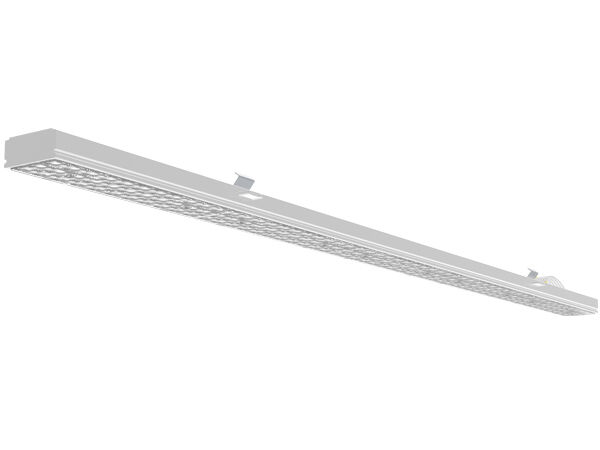

Click-fast 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module สวิตช์ระบบราง T5/T8 ที่มีอยู่ของคุณด้วย 30°/60°/90°/110°/Double 25°/25° L/25° R Beam Angle Optional
โมดูลรีโทรฟิตแบบเส้นตรง RM5 ได้รับการพัฒนาเพื่อทดแทนโคมไฟฟลูออเรสเซนต์ T5/T8 ที่มีอยู่บนระบบราง

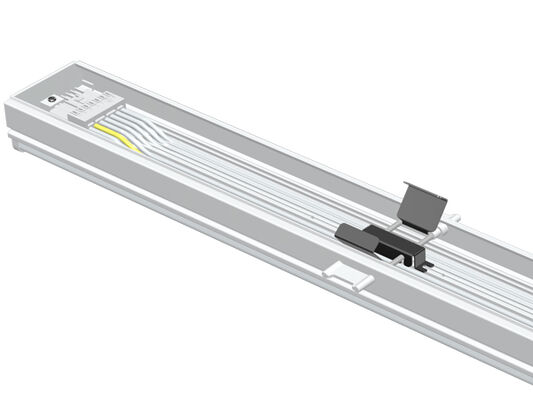

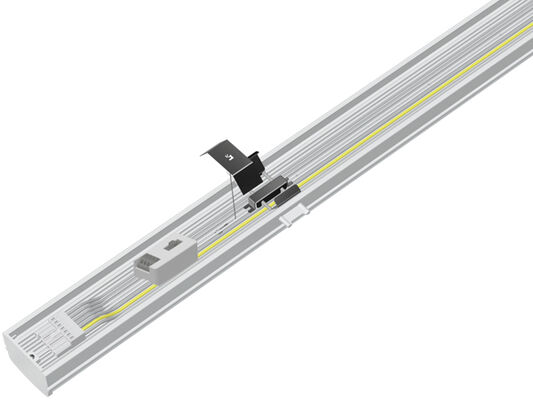

สำหรับโคมไฟฟลูออเรสเซนต์แบบดั้งเดิม สายไฟเดิมในรางสามารถถอดออกได้ และสายเคเบิลเชื่อมต่อถูกออกแบบไว้ภายในโมดูลผ่านคอนเนคเตอร์ WAGO
คอนเนคเตอร์.
ทำงานร่วมกับระบบรางส่วนใหญ่ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา เป็นโซลูชันรีโทรฟิตที่สมบูรณ์แบบเพื่อทดแทนหลอดฟลูออเรสเซนต์ T5/T8 แบบเก่า 2 x36w, 1 x58w และ 2 x58w ทั้งแบบมีและไม่มีตัวสะท้อนแสง
ติดตั้งรวดเร็ว เปลี่ยนแทนระบบรางที่มีอยู่ได้ง่ายโดยไม่ต้องใช้เครื่องมือภายใน 40 วินาที
ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบรางที่มีอยู่ เพียงแค่เสียบและใช้งาน
คุณสมบัติและข้อมูลจำเพาะหลัก
- LED SMD2835 ความสว่างสูง 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver พร้อม DIP Switchable;
- เข้ากันได้กับระบบรางชั้นนำ 95% ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา;
- โซลูชันรีโทรฟิตที่เหมาะสำหรับการทดแทนหลอดฟลูออเรสเซนต์ T5/T8 แบบ 2x36W, 1x58W และ 2x58W หรือหลอด LED ทั้งแบบมีและไม่มีตัวสะท้อนแสง;
- 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) Optics Optional;
- การป้องกัน IP40/IK08;
- ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบรางที่มีอยู่;
- มีช่องสำหรับโซ่เพื่อประหยัดค่าแรงและรับประกันความปลอดภัยสองชั้น;
- การควบคุมอัจฉริยะหลากหลาย: 1-10V, DALI, Motion Sensor, Daylight Sensor, Zigbee และ Emergency;
- Single Phase (L/N/E) หรือ Three Phase (L1/L2/L3/N/FG) Optional;
- อายุการใช้งาน L80/B10 @ 58,000 ชั่วโมง;
- มีบริการปรับแต่งสำหรับโครงการพิเศษ;
ตัวเลือกที่มี
- Driver: TRIDONIC / PHILIPS / BOKE Non-SELV driver
- การควบคุมและหรี่แสง: 1-10V, DALI, Motion sensor, Daylight sensor, Zigbee และ Emergency
- มุมลำแสง: 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) Optics Optional
- Single Phase (L/N/E) หรือ Three Phase (L1/L2/L3/N/FG) Optional;

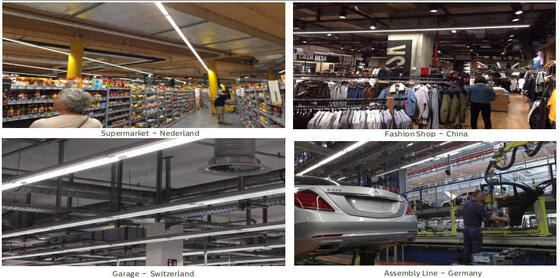

การใช้งานที่แนะนำ
- ร้านค้าปลีกขนาดใหญ่;
- โรงงานอุตสาหกรรม;
- พื้นที่คลังสินค้า;
- โรงงานผลิต ;
- การใช้งานกึ่งอุตสาหกรรมอื่นๆ;
ข้อมูลจำเพาะทางเทคนิค
ระบบทั่วไป
| วัสดุตัวเรือน |
อลูมิเนียมอัดขึ้นรูปตามมาตรฐาน EN755 |

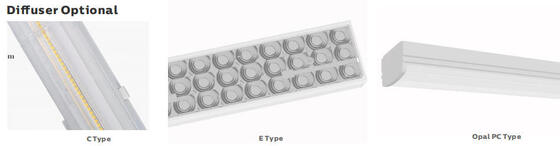

| วัสดุตัวกระจายแสง |
PC/PMMA อัดขึ้นรูปตามมาตรฐาน UNE-EN ISO 21305-1:2020, มีตัวกรอง UV (IK10) |
| สีตัวเรือน |
ขาว (RAL9016), สีอื่น ๆ Optional |
| การควบคุมกลุ่ม |
3-Phase Switchable Optional, L1 /L2 /L3 สามารถเปลี่ยนได้ด้วย DIP Switch |
| การกระจายความร้อนของ LED |
ผ่านตัวโคมไฟอลูมิเนียม 6063 แบบไม่มีครีบ โดยไม่มีของเหลวนำไฟฟ้า การกระจายความร้อนแบบพาความร้อนแบบพาสซีฟที่รับประกันการสัมผัสทางความร้อนกับโมดูล LED ผ่านการบัดกรีแบบไร้สารตะกั่วที่มีการนำความร้อนสูง |
| ประเภทหลอดไฟ |
LED เปลี่ยนได้ |
| แสงออก |
โดยตรง |
| ความสูงในการติดตั้งที่แนะนำ |
2 - 12 เมตร |
| การบำรุงรักษา |
Driver / Lens เปิด / ปิดด้วยสกรู |
| Driver |
กระแสคงที่พร้อมปรับกำลังไฟผ่าน DIP switch, ฝังในโคมไฟ, ต่อสายไว้ล่วงหน้า |
| การควบคุมการหรี่แสง |
ON-OFF | 1-10V dimming | DALI-2 | Mesh | Zigbee | Casambi |
| ระดับ IP |
IP40 |
| ระดับ IK |
IK08 |
| ระดับการป้องกัน |
Class I |
| Glow Wire |
850°C (ต่ำกว่า 30 วินาที) |
| การเข้าสาย |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (หน้าตัดสูงสุด 4.0mm2) |
| การติดตั้ง |
เปลี่ยนโดยตรง |
| ฟังก์ชันอัจฉริยะ |
Emergency |
ระบบไฟฟ้า

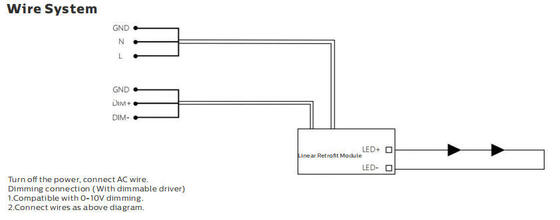

| การเดินสายผ่าน |
3x2.5mm2/5x2.5mm2 + สายไฟหรี่แสง 2x1.5 mm2 เป็นมาตรฐาน |
| แรงดันไฟฟ้าหลัก |
220~240VAC/ 50/60Hz, 180-264VDC |
| ตัวประกอบกำลัง (PF) |
≥0.93 |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด (THD) |
＜10% |
| ประเภทเอาต์พุต |
Non-SELV (ไม่แยก) |
| ปัจจัยการกะพริบ |
＜1% |
| การวัดการมองเห็นแบบสโตรโบสโคป (SVM) |
＜0.4 |
| การรับรู้ผลกระทบแบบสโตรโบสโคป (Pst) |
＜1 |
| การเชื่อมต่อขั้ว |
รวมการเดินสายแบบ Loop-through, คอนเนคเตอร์ WAGO 5/7 ขั้ว |
| กำลังไฟของโคมไฟ |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ระบบโฟโตเมทรี
| LEDs |
SMD2835 (0.5W) |
| CCT (อุณหภูมิสีสัมพันธ์) |
Single CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K ให้เลือก)
|
| CRI (ดัชนีการแสดงผลสี) |
>80Ra สำหรับมาตรฐาน (>90Ra สำหรับ CRI สูงขึ้น) |
| ความปลอดภัยทางชีวภาพของแสง |
RG0 (ยกเว้นความเสี่ยง) |
| EEC (ระดับประสิทธิภาพพลังงาน) |
A++ |
| SDCM (ค่าเบี่ยงเบนมาตรฐานของการจับคู่สี) |
＜5 (SDCM<3 Optional) |
| UGR (4H, 8H) |
24.9 (ขวาง) 23.4 (ตามยาว) |

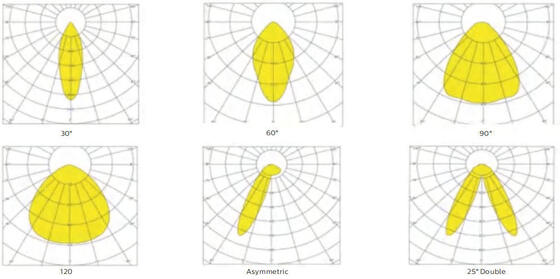

| มุมลำแสง |
30° | 60° | 90° | 120° | Asymmetric 25° L | Asymmetric 25° R | 25° Double |
| อายุการใช้งานเฉลี่ยของโคมไฟ |
100,000 ชั่วโมง (L80B10) |
| การบำรุงรักษาลูเมนเมื่อสิ้นสุดอายุการใช้งาน |
>70% |
| ประสิทธิภาพการส่องสว่าง |
160LPW (PROLine) Optional |
| ผลิตภัณฑ์ |
RM Linear LED Retrofit Module |
| กำลังไฟที่กำหนด |
75W DIP (25~75W) |
| ลูเมนที่ส่งมอบ @ 5000K, CRI>80 (PRO) |
สูงสุด 12,000lm |
สภาวะการทำงาน
| อุณหภูมิ/ความชื้นในการทำงาน |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, ไม่ควบแน่น |
| อุณหภูมิ/ความชื้นในการจัดเก็บ |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, ไม่ควบแน่น |
| อายุการใช้งานเฉลี่ยของ LED L90B10 |
≥0.96 |
| อายุการใช้งานปกติที่กำหนด (Tp <70°C) |
สูงสุด 100,000 ชั่วโมง |
| Driver MTBF |
500,000H, MIL-HDBK-217F(25°C) |
| ทนต่อการสั่นสะเทือน |
10~500Hz, 5G 12นาที / 1รอบ, ระยะเวลา 72นาที แต่ละแกน X,Y,Z |
| เสียงรบกวน |
＜25dB (ระยะห่าง 30 ซม., การทำงานปกติ) |
| การรับประกัน |
5 ปี (ขยายได้สูงสุด 7 ปี) |
การรับรอง
| ใบรับรองระดับโลก |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| คำแนะนำด้านความปลอดภัย |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| คำแนะนำ EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| คำแนะนำอื่นๆ |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ความคลาดเคลื่อนของฟลักซ์ส่องสว่าง, ความคลาดเคลื่อนของกำลังไฟ และความคลาดเคลื่อนของอุณหภูมิสี ±5%, 5000K และ CRI>80.
* ลำแสง, การกระจายความเข้มของแสง และประสิทธิภาพของแสง ตรวจสอบตามมาตรฐาน EN ISO 17025:2005 สำหรับชุดมาตรฐาน EN13032 และมาตรฐาน LM-79.
* ข้อมูลผลิตภัณฑ์ล่าสุดและเงื่อนไขการรับประกันทั่วไปมีอยู่ที่เว็บไซต์ของเรา www.DUALRAYS.com
* ข้อมูลโดยละเอียดเกี่ยวกับฟลักซ์ส่องสว่างและกำลังไฟสำหรับดัชนีแต่ละรายการระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์.
* ค่าอาจมีการเปลี่ยนแปลงเนื่องจากการจัดกลุ่ม LED.
* พารามิเตอร์ในเอกสารข้อมูลที่ระบุสำหรับ Ta=25°C, อิงตาม 4000K/80Ra, ประสิทธิภาพสูงขึ้น 10% ด้วย 70Ra

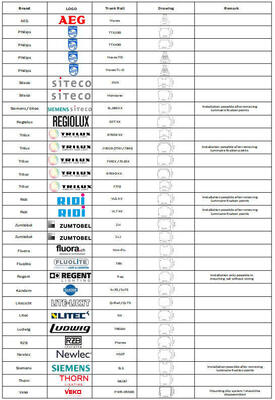

รายการระบบที่เข้ากันได้
คำแนะนำการติดตั้งและความปลอดภัย
- เพื่อหลีกเลี่ยงไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งจ่ายไฟก่อนการติดตั้ง
- หลอดไฟควรได้รับการติดตั้งและใช้งานโดยช่างไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติเหมาะสมตาม National Electrical Code และรหัสท้องถิ่นที่เกี่ยวข้อง
- แกะกล่องและตรวจสอบหลอดไฟอย่างละเอียด แจ้งความเสียหายใดๆ และเก็บวัสดุบรรจุภัณฑ์ทั้งหมดไว้หากส่วนใดส่วนหนึ่งเสียหายระหว่างการขนส่ง
- หากหลอดไฟเสียหาย ห้ามใช้งาน!
คำแถลงของผู้ผลิต
ตามมาตรฐานสากลของโคมไฟ LED, DUALRAYS ขอประกาศอย่างเป็นทางการว่าผลิตภัณฑ์ซีรีส์ DUALRAYS LED Linear Light (Linear Retrofit Module) ได้รับอนุญาตให้ใช้เฉพาะในสภาพแวดล้อมภายในอาคารหรือกึ่งภายนอกอาคารที่เป็นกลางเท่านั้น DUALRAYS รับประกันสินค้าเต็มรูปแบบ การใช้งานในสภาพแวดล้อมที่รุนแรงใดๆ รวมถึงอุณหภูมิสูง/ต่ำ, ความชื้นสูง, ความเค็มสูง, แอมโมเนียสูง ฯลฯ ไม่อนุญาตให้ใช้โดยไม่ได้รับการยืนยันอย่างเป็นทางการจากผู้ผลิต หากมีการใช้งานผิดประเภท การรับประกันจะสิ้นสุดลง
ความสามารถของบริษัท
- ทีมงานมืออาชีพ:>15 ปีประสบการณ์, โรงงานของตัวเอง, >10 ทีมวิศวกร, กำลังการผลิตที่แข็งแกร่งและระบบการจัดการ QC
- แบรนด์ที่เชื่อถือได้: สร้างความร่วมมือระยะยาวที่มั่นคงกับลูกค้าในยุโรป, คลังสินค้าในเนเธอร์แลนด์เพื่อการบริการที่ดีขึ้น
- การจำลอง DIALux: ทีมวิศวกรของเราให้บริการจำลองตามพารามิเตอร์การใช้งานของคุณ
- มาตรฐานคุณภาพ: โคมไฟ LED ทั้งหมดเป็นไปตามมาตรฐาน CE, RoHS พร้อมการรับรอง TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
ข้อมูลการจัดส่ง
สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุดแต่ใช้เวลานานกว่า สำหรับการสั่งซื้อเร่งด่วน เราขอแนะนำการขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่งถึงบ้านโดยพันธมิตรของเรา
คำถามที่พบบ่อย
Q1: การรับประกันสำหรับหลอดไฟ TB7 LED Tubular คืออะไร?
RE: รับประกัน 5 ปี หากเกิดปัญหาด้านคุณภาพจากทางเราในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้า
Q2: คุณรับวิธีการชำระเงินแบบใดบ้าง?
RE: เรายอมรับวิธีการชำระเงินหลายวิธี รวมถึง Western Union, PayPal, T/T, L/C การชำระเงินมาตรฐานสำหรับการสั่งซื้อจำนวนมากคือ T/T: ชำระล่วงหน้า 30%, ยอดคงเหลือ 70% ก่อนจัดส่ง ข้อมูลธนาคารจะระบุใน PI
Q3: CRI คืออะไร?
RE: CRI (Color Rendering Index) บ่งชี้ว่าสีปรากฏภายใต้แสงได้แม่นยำเพียงใด CRI ที่สูงขึ้นให้ความแม่นยำของสีที่ดีขึ้นในราคาที่สูงขึ้น CRI มาตรฐานคือ >80Ra โดยมี 90Ra ให้เลือกในราคาที่สูงขึ้น
Q4: ฉันสามารถซื้อเฉพาะตัวเรือนแยกต่างหากได้หรือไม่?
RE: เราจำหน่ายเฉพาะโคมไฟสำเร็จรูปเท่านั้น แต่มีตัวเลือก SKD/CKD (Semi-Knocked Down/Completely Knocked Down) ให้เลือก
Q5: มีค่าขนส่งราคาถูกเพื่อนำเข้าประเทศของเราหรือไม่?
RE: สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุด สำหรับการสั่งซื้อเร่งด่วน แนะนำให้ขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่ง
Q6: เราจะได้รับการสนับสนุนหากเรามีตำแหน่งทางการตลาดของเราเองหรือไม่?
RE: โปรดแจ้งข้อกำหนดตลาดโดยละเอียดของคุณ เราจะหารือและเสนอแนะที่เป็นประโยชน์เพื่อค้นหาโซลูชันที่ดีที่สุดสำหรับคุณ
Q7: มีฟังก์ชันการหรี่แสงใดบ้าง?
RE: มี DALI, PIR, 1-10V dimming ให้เลือก มีเซ็นเซอร์วัดแสงในตัวสำหรับตัวเลือกการควบคุมอัจฉริยะ
Q8: การใช้งานหลอดไฟ TB7 LED Tubular ของคุณคืออะไร?
RE: การใช้งานรวมถึง: การเปลี่ยนหลอดฟลูออเรสเซนต์ NCF; โรงงานแปรรูปอาหาร; โรงงานเคมี; คลังสินค้าปศุสัตว์; ล้างรถ; สถานที่กลางแจ้งและในร่ม.
