Click-fast 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module สวิตช์ระบบท่อแบบ 3 เฟสที่เลือกได้ L1 /L2 /L3 สามารถเปลี่ยนได้ด้วยสวิตช์ DIP

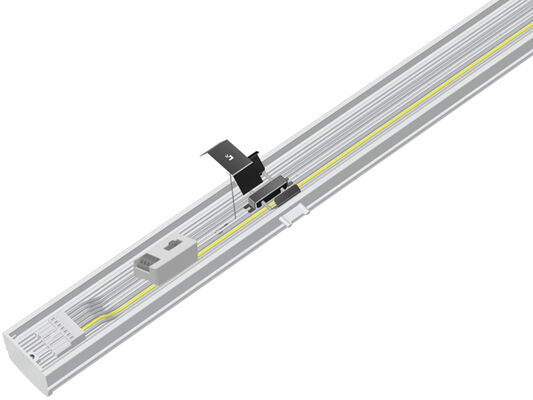

โมดูลรีโทรฟิตแบบเส้น RM5 ได้รับการพัฒนาเพื่อทดแทนโคมไฟฟลูออเรสเซนต์ T5/T8 ที่มีอยู่บนระบบราง

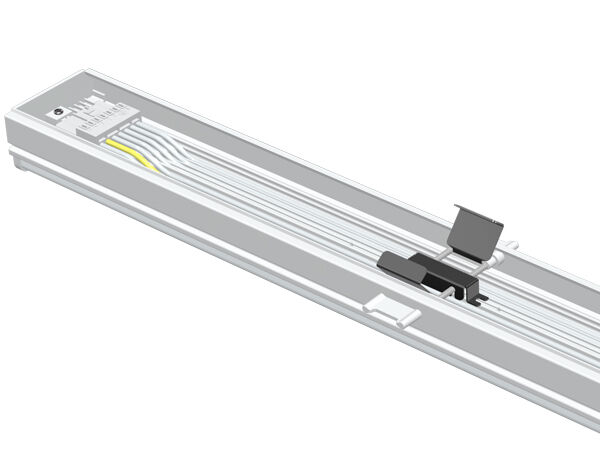

สำหรับโคมไฟฟลูออเรสเซนต์แบบดั้งเดิม สายไฟเดิมในรางท่อสามารถถอดออกได้ และสายเคเบิลเชื่อมต่อถูกออกแบบไว้ภายในโมดูลผ่านขั้วต่อ WAGO
ขั้วต่อ
ทำงานร่วมกับระบบรางท่อเกือบทั้งหมดที่ติดตั้งในช่วง 25 ปีที่ผ่านมา เป็นโซลูชันรีโทรฟิตที่สมบูรณ์แบบเพื่อทดแทนหลอดฟลูออเรสเซนต์ T5/T8 แบบเก่า 2 x36w, 1 x58w และ 2 x58w ทั้งแบบมีและไม่มีตัวสะท้อนแสง

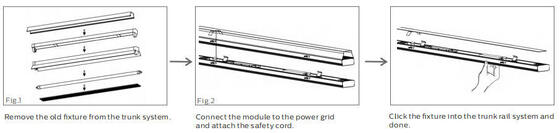

ติดตั้งรวดเร็ว เปลี่ยนทดแทนระบบท่อที่มีอยู่ได้ง่ายโดยไม่ต้องใช้เครื่องมือภายใน 40 วินาที
ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบท่อที่มีอยู่ เพียงแค่เสียบและใช้งาน
คุณสมบัติและข้อมูลจำเพาะหลัก
- LED SMD2835 ความสว่างสูง 0.5W 75LM ไดรเวอร์ TRIDONIC/PHILIPS/BOKE พร้อมสวิตช์ DIP
- เข้ากันได้กับระบบรางท่อชั้นนำ 95% ที่ติดตั้งในช่วง 25 ปีที่ผ่านมา
- โซลูชันรีโทรฟิตที่เหมาะอย่างยิ่งสำหรับการทดแทนหลอดฟลูออเรสเซนต์ T5/T8 ขนาด 2x36W, 1x58W และ 2x58W หรือหลอด LED ทั้งแบบมีและไม่มีตัวสะท้อนแสง
- เลนส์ 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) เป็นทางเลือก
- การป้องกัน IP40/IK08
- ไม่จำเป็นต้องมีการปรับเปลี่ยนทางกายภาพใดๆ กับระบบท่อที่มีอยู่
- สายโซ่เพื่อความปลอดภัยสำรองเพื่อประหยัดค่าแรงและรับประกันความปลอดภัยสองชั้น
- การควบคุมอัจฉริยะหลากหลาย: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์วัดแสงธรรมชาติ, Zigbee และระบบฉุกเฉิน
- เฟสเดียว (L/N/E) หรือสามเฟส (L1/L2/L3/N/FG) เป็นทางเลือก
- อายุการใช้งาน L80/B10 @ 58,000 ชั่วโมง
- สามารถปรับแต่งได้สำหรับโครงการพิเศษ
ตัวเลือกที่มี
- ไดรเวอร์: ไดรเวอร์ TRIDONIC / PHILIPS / BOKE Non-SELV
- การควบคุมและการหรี่แสง: 1-10V, DALI, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, เซ็นเซอร์วัดแสงธรรมชาติ, Zigbee และระบบฉุกเฉิน
- มุมลำแสง: เลนส์ 30/60/90/110/Double 25/25L/25R, 120 (พร้อมฝาครอบ PC) เป็นทางเลือก
- เฟสเดียว (L/N/E) หรือสามเฟส (L1/L2/L3/N/FG) เป็นทางเลือก

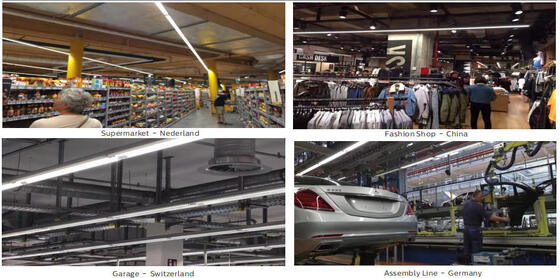

การใช้งานที่แนะนำ
- ร้านค้าปลีกขนาดใหญ่
- โถงอุตสาหกรรม
- พื้นที่คลังสินค้า
- โถงโรงงาน
- การใช้งานกึ่งอุตสาหกรรมอื่นๆ
ข้อมูลจำเพาะทางเทคนิค
ระบบทั่วไป
| วัสดุตัวเรือน |
อลูมิเนียมอัดขึ้นรูปตามมาตรฐาน EN755 |

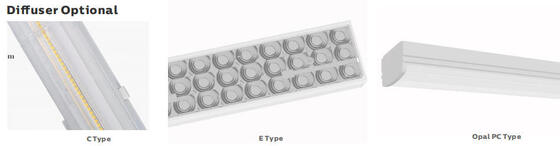

| วัสดุตัวกระจายแสง |
PC/PMMA อัดขึ้นรูปตามมาตรฐาน UNE-EN ISO 21305-1:2020, ตัวกรอง UV เป็นเงื่อนไข (IK10) |
| สีตัวเรือน |
สีขาว (RAL9016), สีอื่นๆ เป็นทางเลือก |
| การควบคุมกลุ่ม |
3 เฟสที่เลือกได้ L1 /L2 /L3 สามารถเปลี่ยนได้ด้วยสวิตช์ DIP |
| การกระจายความร้อนของ LED |
ผ่านครีบระบายความร้อนของตัวโคมไฟ AL 6063 โดยไม่มีของเหลวนำความร้อน การกระจายความร้อนแบบพาความร้อนแบบพาสซีฟที่รับประกันการสัมผัสทางความร้อนกับโมดูล LED ผ่านการบัดกรีแบบไร้สารตะกั่วที่มีการนำความร้อนสูง |
| ประเภทหลอดไฟ |
LED เปลี่ยนได้ |
| แสงออก |
โดยตรง |
| ความสูงในการติดตั้งที่แนะนำ |
2 - 12 เมตร |
| การบำรุงรักษา |
ไดรเวอร์ / เลนส์ เปิด / ปิดด้วยสกรู |
| ไดรเวอร์ |
กระแสคงที่พร้อมปรับกำลังไฟผ่านสวิตช์ DIP ติดตั้งในโคมไฟ เดินสายไว้ล่วงหน้า |
| การควบคุมการหรี่แสง |
เปิด-ปิด | หรี่แสง 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| ระดับ IP |
IP40 |
| ระดับ IK |
IK08 |
| ระดับการป้องกัน |
คลาส I |
| ลวดเรืองแสง |
850°C (ต่ำกว่า 30 วินาที) |
| การเข้าสายเคเบิล |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (หน้าตัดสูงสุด 4.0mm2) |
| การติดตั้ง |
เปลี่ยนทดแทนโดยตรง |
| ฟังก์ชันอัจฉริยะ |

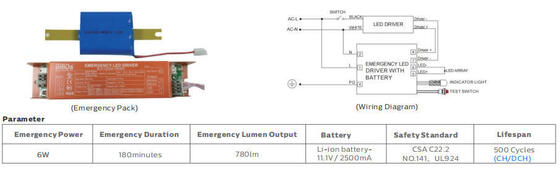

ระบบฉุกเฉิน |
ระบบไฟฟ้า

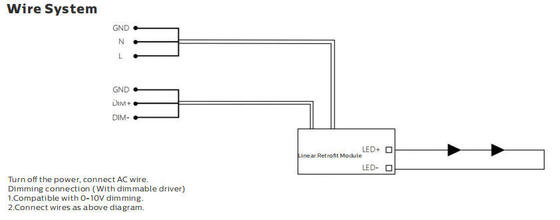

| การเดินสายผ่าน |
3x2.5mm2/5x2.5mm2 + สายไฟหรี่แสง 2x1.5 mm2 เป็นมาตรฐาน |
| แรงดันไฟฟ้าหลัก |
220~240VAC/ 50/60Hz, 180-264VDC |
| ตัวประกอบกำลัง (PF) |
≥0.93 |
| ความผิดเพี้ยนฮาร์มอนิกทั้งหมด (THD) |
＜10% |
| ประเภทเอาต์พุต |
Non-SELV (ไม่แยก) |
| ปัจจัยการกะพริบ |
＜1% |
| การวัดการมองเห็นแบบสโตรโบสโคป (SVM) |
＜0.4 |
| การรับรู้ผลกระทบแบบสโตรโบสโคป (Pst) |
＜1 |
| การเชื่อมต่อขั้ว |
รวมการเดินสายแบบวนรอบ ขั้วต่อ WAGO 5/7 ขั้ว |
| กำลังโคมไฟ |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ระบบโฟโตเมทรี
| LED |
SMD2835 (0.5W) |
| CCT (อุณหภูมิสีสัมพันธ์) |
CCT เดี่ยว (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT เป็นทางเลือก (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K ให้เลือก)
|
| CRI (ดัชนีการแสดงผลสี) |
>80Ra สำหรับมาตรฐาน (>90Ra สำหรับ CRI สูงขึ้นมีให้เลือก) |
| ความปลอดภัยทางแสงชีวภาพ |
RG0 (ปลอดความเสี่ยง) |
| EEC (ระดับประสิทธิภาพพลังงาน) |
A++ |
| SDCM (ค่าเบี่ยงเบนมาตรฐานของการจับคู่สี) |
＜5 (SDCM<3 เป็นทางเลือก) |
| UGR (4H, 8H) |
24.9 (ขวาง) 23.4 (ตามยาว) |

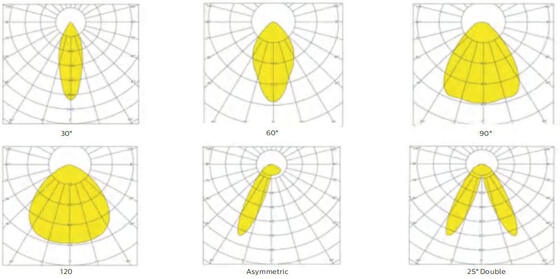

| มุมลำแสง |
30° | 60° | 90° | 120° | อสมมาตร 25° L | อสมมาตร 25° R | 25° คู่ |
| อายุการใช้งานเฉลี่ยของโคมไฟที่ใช้งานได้ |
100,000 ชั่วโมง (L80B10) |
| การบำรุงรักษาลูเมนเมื่อสิ้นสุดอายุการใช้งาน |
>70% |
| ประสิทธิภาพการส่องสว่าง |
160LPW (PROLine) เป็นทางเลือก |
| ผลิตภัณฑ์ |
โมดูลรีโทรฟิต LED แบบเส้น RM |
| กำลังไฟที่กำหนด |
75W DIP (25~75W) |
| ลูเมนที่ส่งมอบ @ 5000K, CRI>80 (PRO) |
สูงสุด 12,000 ลูเมน |
สภาวะการทำงาน
| อุณหภูมิ/ความชื้นในการทำงาน |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, ไม่ควบแน่น |
| อุณหภูมิ/ความชื้นในการจัดเก็บ |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, ไม่ควบแน่น |
| อายุการใช้งานเฉลี่ยของ LED ที่ใช้งานได้ L90B10 |
≥0.96 |
| อายุการใช้งานปกติที่กำหนด (Tp <70°C) |
สูงสุด 100,000 ชั่วโมง |
| MTBF ไดรเวอร์ |
500,000 ชั่วโมง, MIL-HDBK-217F(25°C) |
| ทนต่อการสั่นสะเทือน |
10~500Hz, 5G 12 นาที / 1 รอบ, เป็นเวลา 72 นาที แต่ละแกน X,Y,Z |
| เสียงรบกวน |
＜25dB (ระยะห่าง 30 ซม., การทำงานปกติ) |
| การรับประกัน |
5 ปี (ขยายได้สูงสุด 7 ปี) |
การรับรอง
| ใบรับรองระดับโลก |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| คำสั่งความปลอดภัย |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| คำสั่ง EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| คำสั่งอื่นๆ |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* ความคลาดเคลื่อนของฟลักซ์ส่องสว่าง, ความคลาดเคลื่อนของกำลังไฟ และความคลาดเคลื่อนของอุณหภูมิสี ±5%, 5000K และ CRI>80.
* ลำแสง, การกระจายความเข้มของแสง และประสิทธิภาพของแสง ตรวจสอบตามมาตรฐาน EN ISO 17025:2005 สำหรับชุดมาตรฐาน EN13032 และมาตรฐาน LM-79.
* ข้อมูลผลิตภัณฑ์ล่าสุดและเงื่อนไขการรับประกันทั่วไปมีอยู่ที่เว็บไซต์ของเรา www.DUALRAYS.com
* ข้อมูลโดยละเอียดเกี่ยวกับฟลักซ์ส่องสว่างและกำลังไฟสำหรับดัชนีแต่ละรายการระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์.
* ค่าอาจมีการเปลี่ยนแปลงเนื่องจากการจัดกลุ่ม LED.
* พารามิเตอร์ในเอกสารข้อมูลที่ระบุสำหรับ Ta=25°C, อิงตาม 4000K/80Ra, ประสิทธิภาพสูงขึ้น 10% ด้วย 70Ra

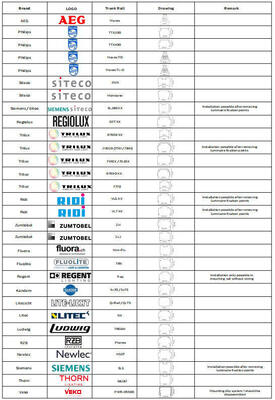

รายการระบบที่เข้ากันได้
คำแนะนำการติดตั้งและข้อควรระวังเพื่อความปลอดภัย
- เพื่อหลีกเลี่ยงไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าได้ปิดแหล่งจ่ายไฟก่อนการติดตั้ง
- หลอดไฟควรได้รับการติดตั้งและใช้งานโดยช่างไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติเหมาะสมตามประมวลกฎหมายไฟฟ้าแห่งชาติและรหัสท้องถิ่นที่เกี่ยวข้อง
- แกะกล่องและตรวจสอบหลอดไฟอย่างละเอียด แจ้งความเสียหายใดๆ และเก็บวัสดุบรรจุภัณฑ์ทั้งหมดไว้หากส่วนใดส่วนหนึ่งเสียหายระหว่างการขนส่ง
- หากหลอดไฟเสียหาย ห้ามใช้งาน!
คำแถลงของผู้ผลิต
ตามมาตรฐานสากลของโคมไฟ LED, DUALRAYS ขอประกาศอย่างเป็นทางการว่าผลิตภัณฑ์ซีรีส์ DUALRAYS LED Linear Light (Linear Retrofit Module) ได้รับอนุญาตให้ใช้เฉพาะในสภาพแวดล้อมภายในอาคารหรือกึ่งภายนอกอาคารที่เป็นกลางเท่านั้น DUALRAYS รับประกันสินค้าเต็มรูปแบบ การใช้งานในสภาพแวดล้อมที่รุนแรงใดๆ รวมถึงอุณหภูมิสูง/ต่ำ, ความชื้นสูง, ความเค็มสูง, แอมโมเนียสูง ฯลฯ จะไม่ได้รับอนุญาตหากไม่ได้รับการยืนยันอย่างเป็นทางการจากผู้ผลิต หากมีการใช้งานผิดประเภท การรับประกันจะสิ้นสุดลง
ขีดความสามารถของบริษัท
- ทีมงานมืออาชีพ: ประสบการณ์มากกว่า 15 ปี, โรงงานของตนเอง, ทีมวิศวกรมากกว่า 10 คน, กำลังการผลิตที่แข็งแกร่งและระบบการจัดการ QC
- แบรนด์ที่เชื่อถือได้: สร้างความร่วมมือระยะยาวที่มั่นคงกับลูกค้าในยุโรป, คลังสินค้าในเนเธอร์แลนด์เพื่อการบริการที่ดีขึ้น
- การจำลอง DIALux: ทีมวิศวกรของเราให้บริการจำลองตามพารามิเตอร์การใช้งานของคุณ
- มาตรฐานคุณภาพ: โคมไฟ LED ทั้งหมดเป็นไปตามมาตรฐาน CE, RoHS พร้อมการรับรอง TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
ข้อมูลการจัดส่ง
สำหรับการสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับการสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุดแต่ใช้เวลานานกว่า สำหรับคำสั่งซื้อเร่งด่วน เราขอแนะนำการขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่งของพันธมิตรของเราถึงหน้าประตูของคุณ
คำถามที่พบบ่อย
คำถามที่ 1: การรับประกันหลอดไฟ TB7 LED Tubular คืออะไร?
ตอบ: รับประกัน 5 ปี หากมีปัญหาด้านคุณภาพจากทางเราเกิดขึ้นในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้า
คำถามที่ 2: คุณรับวิธีการชำระเงินแบบใดบ้าง?
ตอบ: เรายอมรับวิธีการชำระเงินหลายวิธี รวมถึง Western Union, PayPal, T/T, L/C การชำระเงินมาตรฐานสำหรับการสั่งซื้อจำนวนมากคือ T/T: ชำระล่วงหน้า 30%, ยอดคงเหลือ 70% ก่อนจัดส่ง ข้อมูลธนาคารจะระบุใน PI
คำถามที่ 3: CRI คืออะไร?
ตอบ: CRI (ดัชนีการแสดงผลสี) บ่งชี้ว่าสีปรากฏภายใต้แสงได้แม่นยำเพียงใด CRI ที่สูงขึ้นให้ความแม่นยำของสีที่ดีขึ้นในราคาที่สูงขึ้น CRI มาตรฐานคือ >80Ra โดยมี 90Ra ให้เลือกในราคาที่สูงขึ้น
คำถามที่ 4: ฉันสามารถซื้อเฉพาะโครงสร้างภายนอกได้หรือไม่?
ตอบ: เราจำหน่ายเฉพาะโคมไฟสำเร็จรูปเท่านั้น แต่มีตัวเลือก SKD/CKD (Semi-Knocked Down/Completely Knocked Down) ให้เลือก
คำถามที่ 5: มีค่าขนส่งราคาถูกเพื่อนำเข้าประเทศของเราหรือไม่?
ตอบ: สำหรับคำสั่งซื้อขนาดเล็ก แนะนำให้จัดส่งแบบด่วน สำหรับคำสั่งซื้อจำนวนมาก การขนส่งทางทะเลหรือทางรถไฟ (ปลายทางยุโรป) จะคุ้มค่าที่สุด สำหรับคำสั่งซื้อเร่งด่วน แนะนำให้ขนส่งทางอากาศไปยังสนามบินพร้อมบริการจัดส่ง
คำถามที่ 6: เราจะได้รับการสนับสนุนหากเรามีตำแหน่งทางการตลาดของเราเองหรือไม่?
ตอบ: โปรดแจ้งข้อกำหนดทางการตลาดโดยละเอียดของคุณ เราจะหารือและเสนอแนะที่เป็นประโยชน์เพื่อค้นหาโซลูชันที่ดีที่สุดสำหรับคุณ
คำถามที่ 7: มีฟังก์ชันหรี่แสงแบบใดบ้าง?
ตอบ: มี DALI, PIR, 1-10V ให้เลือก มีเซ็นเซอร์วัดแสงธรรมชาติในตัวสำหรับตัวเลือกการควบคุมอัจฉริยะ
คำถามที่ 8: การใช้งานหลอดไฟ TB7 LED Tubular ของคุณคืออะไร?
ตอบ: การใช้งานรวมถึง: การเปลี่ยนหลอดฟลูออเรสเซนต์ NCF; โรงงานแปรรูปอาหาร; โรงงานเคมี; คลังสินค้าปศุสัตว์; สถานที่ล้างรถ; สถานที่ในร่มและกลางแจ้ง
